ノンスピル・カップリング                             246
CPCノンスピル・カップリングは、カップリング離脱時の滴(スピレッジ)を極限まで抑えたノンスピル・デザインが特長の次世代カップリングです。
本体はプラスチック製のため軽く、スリムでコンパクトな外観は小型装置での使用に最適です。また、サムラッチ式による着脱は、簡単で、素早く、確実な作業を可能にします。もちろんプラスチック製だからこその経済性も大きな魅力のひとつです。
また、用途に応じて金属製ノンスピル・カプリングも受注生産として対応が可能です。
ノンスピル・カップリングが、各種機器でのカップリング作業を安全面、コスト面、環境衛生面で改善・支援します。半導体製造分野をはじめとし、電子部品などの冷却液回路や各種薬液類の配管に最適です。

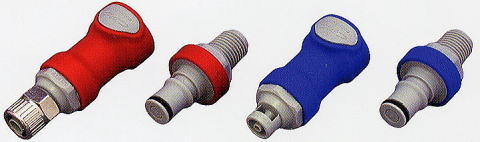

SNS4シリーズ
SNS4は、コンパクトでスリムなデザインとカップリング離脱時の滴(スピレッジ)を極限まで抑えたノンスピル・デザインが特徴の次世代カップリングです。本体はガラス繊維入りプラスチック製のため軽く、強く、錆の心配がありません。


■用途
●各種電子機器冷却ライン
●インク搬送ライン
●薬品搬送ライン
●医療機器

●計測機器



フロー・レート(g/分)1/4"ホース・バーブ
SNS4シリーズの仕様
使用圧力範囲  :  バキュームから0.83MPa
使用温度範囲  :  0℃〜71℃
フロー容量    :  Cv値=0.6(グラフをご参照下さい)

スピレッジ(液だれ)  :  0.1ml
材質
主部材 : ガラス繊維入りポリプロピレン
Oリングシール : EPDM
スプリング : 316ステンレス
潤滑剤  : PFPE
ボディ
形状 接続 品番 全長(mm)
ネジ取付け 1/4NPT SNS4D10004 58.7
ネジ取付け R1/4 SNS4D10004BSPT 58.7
半硬質チューブ用継ぎ手 内径1/4"チューブ SNS4D13006 62.2
軟質チューブ用タケノコ 内径1/8"チューブ SNS4D17002 53.1
軟質チューブ用タケノコ 内径1/4"チューブ SNS4D17004 59.4
軟質チューブ用タケノコ 内径3/8"チューブ SNS4D17006 59.4
インサート
形状 接続 品番 全長(mm)
ネジ取付け 1/4NPT SNS4D24004 49.5
ネジ取付け R1/4 SNS4D24004BSPT 49.0
半硬質チューブ用継ぎ手 内径1/4"チューブ SNS4D20006 53.1
軟質チューブ用タケノコ 内径1/8"チューブ SNS4D22002 43.9
軟質チューブ用タケノコ 内径1/4"チューブ SNS4D22004 50.3
軟質チューブ用タケノコ 内径3/8"チューブ SNS4D22006 50.3
パネル・マウント・インサート
形状 接続 品番 全長(mm)
半硬質チューブ継手 内径1/4"チューブ SNS4D40006 61.7
軟質チューブ用タケノコ 内径1/8"チューブ SNS4D42002 52.8
軟質チューブ用タケノコ 内径1/4"チューブ SNS4D42004 58.9
軟質チューブ用タケノコ 内径3/8"チューブ SNS4D42006 58.9
パネル・マウント・インサートEPDM - 1879800 -
カラー・オプション

NSHシリーズ 246
NSHは、ノンスピル・シリーズの中でも最も高流量を誇り、かつ接液部メタル・フリーを実現した次世代カプリングです。もちろん、カップリング離脱時の滴(スピレッジ)は独自のノンスピル・デザインにより0.1cc以下を現実しました。ガラス繊維入りポリプロピレン製の本体は、強度と耐食性があり、軽く、錆の心配もありません。各種機器や設備での薬液をはじめとする液体配管に最適です


■用途
●インク搬送ライン
●薬品搬送ライン

フロー・レート(g/分)
NSHシリーズの仕様
使用圧力範囲      :バキューム〜0.83MPa
使用温度範囲      :0℃〜49℃
フロー           :Cv値=3.0(グラフをご参照下さい)
スピレッジ(液だれ)   :0.1ml
材質
主部材         :ポリプロピレン
              ガラス繊維入りポリプロピレン
Oリングシール     :EPDM
スプリング(非接液)   :316ステンレス
潤滑剤          :PFPE
パネルマウント・アクセサリー  :HDPE
ボディ
接続形状 接続サイズ 品番 全長(mm)
オネジ 1/2NPT NSHD10008 96
メネジ 3/8NPT NSHD19006 94
オネジ R3/8 NSHD10006BSPT 93
半硬質チューブ用継手 外径3/8"チューブ NSHD13006 100
半硬質チューブ用継手 外径1/2"チューブ NSHD13008 104
軟質チューブ用継手 内径3/8チューブ NSHD17006 94
軟質チューブ用継手 内径1/2"チューブ NSHD17008 94
インサート
接続形状 接続サイズ 品番 全長(mm)
オネジ 1/2NPT NSHD24008 100
メネジ 3/8NPT NSHD26006 97
オネジ R3/8 NSHD24006BSPT 98
半硬質チューブ用継手 外径3/8"チューブ NSHD20006 105
半硬質チューブ用継手 外径1/2"チューブ NSHD20008 108
軟質チューブ用継手 内径3/8チューブ NSHD22006 99
軟質チューブ用継手 内径1/2"チューブ NSHD22008 99
アクセサリー
形状 品番
パネルマウント・キット NSH PMKIT12
ダストプラグ/キャップ 1800700
製品の保証について
この製品は弊社による販売の日付から60日間、外観及び材質の欠陥に対しその製品を保証します。この保証は、製品が誤った方法で使用されたり、改造されたり、本HPに記載された取り扱いに一致しない方法ならびに、弊社の勧告や指示に従わないで使用された場合を除きます。弊社はこの製品を単独で、または、他の製品と組合わせたいずれかの方法で使用したこと、および使用する能力がないことから直接または間接に起きる損失や損傷、個人の怪我、その他を含め、結果として起きる損害に関して損害賠償の責を一切負いません。さらに、特定の目的の為の保証や、市場性や用法の適合性を含む保証に関し口答または書面による明示的、または暗示的なすべての保証は致しません。弊社の保証に基づく補償は製品の交換に限定されます。このHPに示されたすべてのデザインや寸法データは予告や事前の通告なしに変更する事があります。使用圧力、腐食データ、他の技術データは信頼できると考えられる実際の試験結果やその他のデータから援用されています。但し、実際の使用状況下で変わるこの情報の正確度に対しては責任を負いません。
この情報は保証としてではなく参考としてのみ考慮下さい。
弊社は、このHPに記載された事項の誤字や脱字による間違いや省略に起因する損害賠償に対しては責任を負いません。
