光コネクタクリーナーシリーズ
光コネクター用クリーナー     型式 SHM-500 429
特徴:
●スライド式の簡単操作でコネクタ端面のゴミや油等を簡単除去
(コネクタを差し込んで左右にスライドさせるだけでOK)
●SC,FC、ST、LC、MUコネクタのPC研磨に対応
(コネクタのキーの位置を合わせればAPC研磨にも対応出来ます)
●1個で500回以上の清掃が可能です。
●長さ88mm×幅66mm×厚さ28mmのポケットサイズで携帯に便利です。
●耐電素材ボディを採用
光コネクター用クリーナー 型式SHM-500
光コネクター用クリーナー

光コネクタクリーナー
NEOCLEANシリーズ


放送・映像向け光コネクタ清掃用クリーナです。
コネクタ内の割スリーブの着脱といった面倒な作業をせずに簡単に清掃ができます。

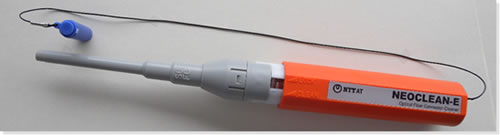

NEOCLEAN-E ペン型タイプ 251
ネオクリーンE 簡単なプッシュ動作で光コネクタフェルール端面のクリーニングが可能
特徴:
●アダプト内の光コネクタフェルール端面のほか、附属のキャップでプラグの光コネクタフェルール
 端面もクリーニングが可能
●簡単なプッシュ動作で光コネクタフェルール端面のクリーニングが可能
●アルコールを一切使用しない拭き取り方式
●静電対策により光コネクタフェルール端面への塵埃の再付着を防止
●クリーニング回数は約750回
●交換可能なクリーニングカートリッジ(交換回数3回推奨)

仕 様
商品名 NEOCLEAN-E
適用コネクタ MU(*), LC, LC/APC SC, FC, SC/APC, FC/APC SC, FC,ST,E2000, PC/APC
型番 本体 カートリッジ 本体 カートリッジ 本体 カートリッジ
ATC-NE-E1 ATC-NE-ES1 ATC-NE-E2 ATC-NE-ES2 ATC-NE-E3  ATC-NE-ES3
長さ(mm) 240 200 230 190 230 -
(*)MU多心アダプタ内のフェルールの清掃には対応しておりません。

NEOCLEAN-EZ ペン型タイプ 251
特徴:
●簡単なプッシュ動作(クリック動作)で装置等のアダプタ内フェルール端面のクリーニングができる
 ペン型のクリーナ。
●特に小型な本体は、狭隙空間の光コネクタポート清掃が可能。
●アタッチメントを後端に装着すると、奥まった光コネクタポートも清掃できます。
●付属のアタッチメントを先端に装着すれば、プラグのフェルール端面も簡単にクリーニングが可能。

仕 様
商品名 NEOCLEAN-EZ
EZ1 EZ2 EZ3 EZ1 Plus EZv
型番 ATC-NE-EZ1 ATC-NE-EZ2 ATC-NE-EZ3 ATC-NE-EZ1P ATC-NE-EZv
適用コネクタ・フェルール MU,LC
(PC/APC)
SC,SC2,FC
(PC/APC)
放送用φ2.0mm
フェルールコネクタ
SC,FC,ST,E2000
(PC/APC)
ODC,LC,MU(PC/APC)
φ1.25mm
フェルールコネクタ
放送用φ2.0mm※1
フェルールコネクタ
(PC/APC)
長さ
(mm)
本体:104 本体:109 本体:107 本体:109
アタッチメント装着時:113 アタッチメント装着時:121 アタッチメント装着時:113 アタッチメント装着時:121
アタッチメント後端装着時:167
清掃エリア
(mm)
φ0.5 φ0.8 φ0.8 φ0.5 0.6μm
清掃回数 400回以上
 ※1 対応確認済み光複合コネクタ
 ・LEMO製 : SMPTE 304M規格コネクタ
 ・多治見製 : OPS,OPCシリーズ
 ・カナレ例  : OCシリーズ、FCシリーズ

NEOCLEAN-M ペン型タイプ 251

特徴:
●ワンプッシュ操作とスキルレス
 内蔵の専用極細繊維で、光ファイバーの繊細なコアを傷つけることなく、簡単なプッシュ操作で
 汚れを除去します。
●作業性を考慮したコンパクト設計
 600回以上の清掃を可能にしながら、操作性、携帯性にも優れたコンパクト設計を実現しました。
●1台でプラグ・アダプタ両方に対応
 光ポートアダプタの他にも、付属のキャップを装着すれば、プラグの清掃も簡単に行えます。

仕 様
商品名 NEOCLEAN-M
型番 ATC-NE-M1 ATC-NE-M2
適用コネクタ MPOコネクタ、MTP®コネクタ
心数 〜8、12、12×2 等 16、16×2
適応端面 フラットおよび8度斜め(ガイドピン有/無の両方に適応)
サイズ(mm) 本体 197L×15W×51H
アタッチメント装着時 208L×17W×51H 204L×15W×51H
清掃回数 600回以上


フェルール端面清掃用クリーナー 光コネクタ端面クリーナー NEOCLEAN-R  251
RoHS対応品
特徴:
クリーニングテープは、従来品と同様に発塵性がなく、さらに特殊洗浄をすることで異物の混入を極力防止したテープを採用しています。本体部分の材質も制電素材を用いています。
 テープ送り機構を簡略化することで、組み立て時の部品点数を最小限に抑え、製造、組み立てコストの低減を実現しました。
仕 様
本体 制電樹脂使用
型式 ATC-NE-R2
使用回数 400回以上(テープ交換不可)
清掃テープ 特殊洗浄済み
外形寸法 W 115mm×H 55mm×D 25mm

スリーブ・アダプタ内清掃用クリーナー NEOCLEAN-S  251
RoHS対応品
特徴:
スティックに用いている樹脂は適度な硬度をもち、光コネクタに接する部分に適度な押し圧を印加でき、クリーニング性能を従来品より向上させました。
 また、樹脂に帯電防止剤を混入した原料を用いて製造しているため、クリーニング時に光コネクタの端面に発生する静電気を抑制する性能を有しています。クリーニング部の布はリールタイプと同様に特殊洗浄した布を用いています。
 アダプタやハウジングに挿入されたコネクタの端面も清掃できます。
仕 様
品目
NEOCLEAN S125
NEOCLEAN S250
型番
ATC-ST-01N
ATC-ST-02N
対象サイズ
1.25 mmタイプ
2.5 mmタイプ
スティック長
最長152mm〜最短45mm
梱包
250本/箱

パイプタイプ清掃用クリーナー NEOCLEAN-P  251
RoHS対応品
特徴:
●抜群の拭き取り性能
●フェルール側面のクリーニングツール

測定器や加工機にフェルールをセットする前にお使いください。
測定精度・加工精度の向上の妨げになる汚れを除去します。


仕 様
品目
NEOCLEAN P125
NEOCLEAN P250
型番
ATC-NE-P1
ATC-NE-P2
対象サイズ
Φ1.25 mm
Φ2.5 mm
スティック長
100mm
梱包
200本/セット
