マイクロフレキシブルチューブ
031
半導体製造装置や液晶パネル製造装置などの高精度精密機器、医療製薬機器、バイオ関連機器、食品機器の設計にはコンパクト、耐久性、耐圧性、安全性など様々な厳しい要素が求められます。そんな設計者の悩みを少しでも解消するために開発されたのがこちらにご紹介するマイクロフレキシブルチューブです。マイクロフレキシブルチューブはSUS316Lの材質を使用しているので錆びに強く、圧力にも耐え、高温・低温の変化にも対応、長寿命でマシンアッセンブリの信頼を向上させる事ができるフレキシブルチューブです。
■金具寸法
Ø3.18・Ø6.35・特殊金具
材質
SUS316L
(1部サイズSUS304)
■試験データー(標準タイプ)
使用圧力:超高真空〜MAX.0.5MPa
許容リーク量:1.33×10-10Pam2/S以下
マイクロフレキシブルチューブ

    ご注意:同じ種類のチューブでもサイズや肉厚等により外観の印象、曲げR、柔軟性等が異なる場合が
          あります。実際の使用においては現物等でご確認頂くか、ご相談ください。

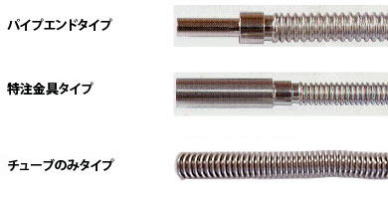

マイクロフレキシブルチューブ タイプ別画像

パイプエンド パイプエンド
特注金具 特注金具
パイプエンド パイプエンド


■チューブのみタイプ
マイクロフレキシブルチューブ
型式 内径mm 外径mm 最少曲げ半径
(固定時)mm
1本MAX長
MF-3A 3.5 5 30 3.5m
MF-4.5A 4.5 7.3 30 3.5m
MF-6A 5.5 8.5 30 3.5m
MF-10A 10 13.5 25 3.5m
MF-15A 12.5 16.5 40 3.5m
*チューブ材質
3A〜6A:SUS316L
10A〜15A:SUS304、316L



◆パイプエンド図

マイクロフレキシブルチューブ パイプエンド

■パイプエンドタイプ(くい込み継手等と接続できます。)
型式 両端パイプエンド寸法 チューブ寸法
Dmm
(外径)
idmm
(内径)
L1mm 内径mm 外径mm 最少曲げ半径
(固定時)mm
MF-3A P I E 3.18 1.6 15 3.5 5 30
MF-4.5A P I E 6.35 4.5 20 4.5 7.3 30
MF-6A P I E 6.35 4.5 20 5.5 8.5 30
MF-10A P I E 9.52 7 25 10 13.5 25
MF-15A P I E 12.7 10 30 12.5 16.5 40
※見積ご依頼の際は全長をお知らせ下さい。(100mm〜3000mm)
*金具材質:SUS316L
※パイプエンドタイプ以外も製作可能です。お問い合わせください。
