セフティ難燃ecoチューブ 29

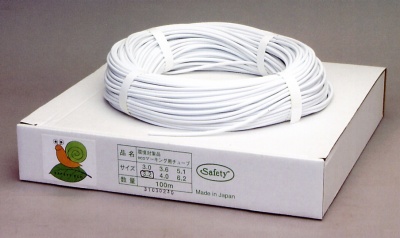

脱塩ビ・鉛含有量ゼロを実現!!セフティ難燃ecoマーキングチューブ
☆従来のエコチューブをさらに改良!
☆難燃のUL規格を取得し、切断も容易にできるようになりました。
ハロゲンフリー・非塩化ビニル素材等々、環境に配慮および適合させた
印字用エコマーキングチューブです。
欧州RoHSおよび中国RoHSの指令に適合しています。(中国RoHSは2008年3月現在)
UL94-V0を取得しており難燃性です。(UL File Number/E320734) new!!
鉄道車両用材料燃焼試験 「難燃性」判定 / 車材燃試 19-688K new!!
耐熱温度は105℃で高温環境下での劣化も少なくなってます。
現場でもっともよく使われるサーマルヘッド式チューブプリンタで印字できるよう開発しています。
 (対応:キヤノンMarkOne(Mk)シリーズ・MAX LM380・CTK SP3000)※チューブプリンターのご案内はこちら。
箱入りにすることにより、在庫管理がしやすく取り出しが簡単で埃などが付くのも最少となります。
印字やカット物の製作も賜っておりますのでお問い合わせください。
印字用 難燃エコチューブとは…
ノンハロゲン 成分にハロゲン化合物は含んでません。
印字ができる チューブプリンタで印字が出来ます。
※チューブプリンターのご案内はこちら。
難 燃 性 UL認定品で難燃性です。
環境保全が全世界的動きとなっているなか、制御盤や分電盤に使用されている塩ビチューブが新たにクローズアップされています
このecoチューブは素材にオレフィン系エラストマー材料を採用し、ダイオキシン類やハロゲン化合物などの環境負荷物質を排除した優れものです。
今まで『エコチューブ』という名のチューブは、配線指示用のマーキング印字(マークチューブ)はできませんでした。
何故ならそれらを印字するチューブプリンタ機が、『塩ビチューブ』への印字用として開発されているからです。
塩ビチューブはチューブプリンタ機のサーマルヘッド印字にもっとも適した素材であり、他の素材での印字は不可能と今までは考えられてました。
それではせっかくのエコチューブがマーキング無しの配線保護用チューブとしての利用しかできません。
「エコチューブにマーキングを…」を必須条件としてセフティecoマーキングチューブは開発されております。
理由は、ビニルチューブの95%は印字用のマークチューブとして配線指示チューブという用途で使われているからです。
このようにセフティecoマーキングチューブは、『配線保護だけにしかしか使えないチューブ』ではなくまさに本物のエコチューブとなっております。

そして。。。
2007年秋にエコチューブをさらに進化させて、難燃タイプとして発売することとなりました。

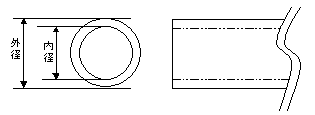

難燃エコチューブ サイズ表
型 式 内径 mm 外径 mm 肉厚 mm 巻数
SEMT-N1.0新サイズ 1.0 1.8  0.4  100m
SEMT-N2.0新サイズ 2.0 2.8  0.4  100m
SEMT-N2.5 2.5 3.3 0.4 100m
SEMT-N3.0 3.0 3.8 0.4 100m
SEMT-N3.2 3.2 4.0 0.4 100m
SEMT-N3.6 3.6 4.4 0.4 100m
SEMT-N4.0 4.0 4.8 0.4 100m
SEMT-N5.1 5.1 5.9 0.4 100m
SEMT-N6.2 6.2 7.0 0.4 100m

難燃エコチューブ 仕様
用 途  配線指示用マーキングチューブ
製品色  白色
材 質  オレフィン系難燃エラストマーコンパウンド
内径サイズ
(mm)
 7種類
 2.5φ・3.0φ・3.2φ・3.6φ・4.0φ・5.1φ・6.2φ
肉 厚  0.4mm
巻 数  100m巻
外装箱  2.5φ〜3.6φ 375×390×75 mm 白色外装箱
 4.0φ〜6.2φ 375×390×105 mm 白色外装箱
※注意事項
市販されているチューブプリンタは塩ビチューブへの印字を目的として開発されていますので、プリンタによっては印字が正常に出来ない等の事象が起こる場合があります。
ご使用中のチューブプリンタで正常な印字等が出来るかどうかは、難燃エコチューブのサンプル品を弊社へ請求していただき、ご確認のうえお使いくださいますようお願い申し上げます。


難燃エコチューブ 検査成績書
試 験 項 目 単 位 試 験 値 試 験 方 法
 外 観 色 相 合 格
外 観 合 格
異 物 合 格
 硬 度 A/1 91 ISO868
 引張試験 引張強さ MPa 5.3 JIS C2133
伸 び 180
 加熱老化後 引張強さ MPa 8.1 UL224
( 136℃ × 168h )
JIS C2133
伸び 64

 体積抵抗率 常 温 MΩm 4.00×106 30℃
中 温 MΩm 4.26×105 60℃
高 温 MΩm - 75℃
 比重 1.565 JIS K 7112
 耐電圧 非破壊 UL224
( 2,500V × 1min )
 難燃性 V-0 UL94
(UL File Number/E320734)

鉛フリーマークチューブ 29

従来の塩化ビニル製チューブから鉛を排除し、環境に配慮させた印字用マーカーチューブ

鉛フリーマークチューブ 鉛フリーマークチューブチューブ全体を上から見た図
特徴
■RoHS指令に準拠し鉛を配合していないビニールチューブです。
■印字用マーキーングチューブとしてご使用いただけます。
■各種チューブプリンタ・焼き付け印字機に対応しています。
※チューブプリンターのご案内はこちら。
■5.1φまでは置き場所を取らず管理のしやすい小巻タイプです。

■材質/鉛フリー塩化ビニール

■色/白色
(1部サイズ黒・透明・黄・赤・緑アリ)

※別製品として、非塩化ビニル素材・鉛含有量ゼロ、ノンハロゲンチューブの
 『セフティ eco チューブ』もご用意しております。


■鉛フリービニールチューブの材質はRoHS指令の対象である六物質の含有規定には該当しません。

鉛・水銀・カドミウム・六価クロム・ポリ臭化ビフェニル類・ポリ臭化ジフェニエルエーテル類

■同様にアスベスト系の粘着材も一切使用しておりません。

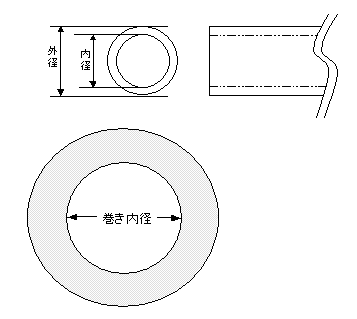

【巻き内径】
小巻タイプ 1.0φ〜5.1φ →内径 約15cm
太巻タイプ 5.5φ〜 9φ →内径 約20cm
太巻タイプ 10φ〜 20φ →内径 約28cm
※お使いのチューブドラムのサイズに合うかご確認ください。
■鉛フリーチューブ 仕様
型式 呼び名
(内径φmm)
肉厚
(mm)
巻数
(m)
巻き内径 透明
SPFT-1.0 1.0 0.4 200 小巻タイプ
SPFT-1.5 1.5 0.4 200
SPFT-2.0 2.0 0.4 200
SPFT-2.2 2.2 0.4 200
SPFT-2.5 2.5 0.4 200
SPFT-3.0 3.0 0.5 200
SPFT-3.2 3.2 0.5 200
SPFT-3.3 3.3 0.5 200
SPFT-3.4 3.4 0.5 200
SPFT-3.5 3.5 0.5 200
SPFT-3.6 3.6 0.5 200
SPFT-3.8 3.8 0.5 200
SPFT-4.0 4.0 0.5 200
SPFT-4.2 4.2 0.5 200
SPFT-4.5 4.5 0.5 200
SPFT-5.0 5.0 0.5 100
SPFT-5.1 5.1 0.5 100
SPFT-5.5 5.5 0.5 100 太巻タイプ
SPFT-6.0 6.0 0.5 100
SPFT-6.5 6.5 0.5 100
SPFT-7.0 7.0 0.5 100
SPFT-8.0 8.0 0.5 100
SPFT-9.0 9.0 0.5 100
SPFT-10.0 10 0.6 100 太巻タイプ
SPFT-11.0 11 0.6 100
SPFT-12.0 12 0.6 100
SPFT-13.0 13 0.6 100
SPFT-14.0 14 0.6 100
SPFT-15.0 15 0.6 50
SPFT-16.0 16 0.6 50
SPFT-18.0 18 0.8 50
SPFT-20.0 20 0.8 50


鉛フリーマークチューブ 肉厚0.4mm 柔軟タイプ 29
特長
内径φ3.0〜4.5mm 肉厚0.4mmタイプのみ100m巻がございます。
薄肉のため柔軟性がアップします。
鉛フリーマークチューブ
型式 内径φ
(mm)
肉厚
(mm)
巻数
(m)
巻き内径 透明
SPFS-3.0 3.0φ 0.4 100 小巻タイプ
SPFS-3.2 3.2φ
SPFS-3.3 3.3φ
SPFS-3.4 3.4φ
SPFS-3.5 3.5φ
SPFS-3.6 3.6φ
SPFS-3.8 3.8φ
SPFS-4.0 4.0φ
SPFS-4.2 4.2φ
SPFS-4.5 4.5φ
※定尺販売のみ
チューブプリンタ Mk1000 Mk2000   29
ハンディタイプチューブプリンターとして作業現場を強力にサポートしている、CANNONマークワンシリーズです。
配線作業を確実に行うために欠かせないのが、大量のケーブルを正確に見分けるためのマーキングです。
ケーブルI.D.プリンタ Mkシリーズは電気配線(ケーブル)に取り付けるビニールチューブやラベルに、
信号名などを印字できるマークチューブの専用プリンタ。
高速かつ鮮やかなプリントで、スマートなマーキングを実現します。
PCとも連携。高速・多機能のハイグレードモデル。ケーブル I.D.プリンタ Mk2000
特徴:
■作業効率をアップする高速プリンター
■使うほどに差が出るコストパフォーマンス
■あらゆるニーズに対応する豊富なマテリアル
■多彩なプリント機能
■誰でも使える簡単操作
●市販のチューブにプリント可能
●テープ、ラベルなど豊富なマテリアルに対応
●端子台の記名板にも直接プリント
 (記銘板印字は、Mk2000のみの機能です。また別売の記銘板アタッチメントが必要です。)

ケーブルI.D.プリンタ Mk2000(製造中止品)(商品コード:3467A036):

後継機種 ケーブルIDプリンタMK2500

ケーブルI.D.プリンタ Mk1000(製造中止品) (商品コード:3467A035):

後継機種 ケーブルIDプリンタMK1500


※販売価格、製品詳細についてはお問合せ下さい。
