■RW-200 サーモフィット熱収縮チューブ 一層構造・中肉厚・柔軟 276
特長
高温での耐由、耐燃性、耐酸、耐溶剤性に優れる。
高い使用温度範囲。
耐薬品性、耐燃性、耐潤滑油。
柔軟性。

●基本特性
材質:放射線架橋フッ化エラストマー
収縮温度:175゚C以上
収縮比:2:1
縦方向収縮率:+1% -20%(最大)
連続使用温度:-55〜200゚C

規格
SAE-AMS-DTL-23053/13
Raychem RW-3037
用途
耐薬品性が必要な箇所の絶縁
高温連続使用での絶縁、補強
各種部品の保護
定格
200゚C 600V
標準色:黒


●特性
項目 特性値
電気的特性 耐電圧 6KV/mm(Min)
体積固有抵抗 1010Ω-cm(Min)
物理的特性 引張り強度 120kg/cm2(Min)
伸び 250%(Min)
2%モジュラス 400kg/cm2(Max)
比重 2.0(Max)
熱老化性(250゚C、168hrs) 伸び200%(Min)
熱衝撃(300゚C,4hrs) 滴下/クラックなし
低温特性(-40゚C、4hrs) クラックなし
化学的特性 難燃性 自己消火性
腐蝕性 なし
吸水性 0.5%以下
耐薬品性 JP-8(MIL DTL 83133)(23℃,24hrs)
航空機燃料(ASTM_D_910)
潤滑油(MIL-PRF-7808)(93℃ 24hrs)
油圧オイル(MIL-PRF-5606)

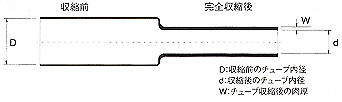

●サイズ

D:収縮前のチューブ内径
d:収縮後のチューブ内径
W:チューブ収縮後の肉厚
●型式表記について
色(記号) 0・・・黒
荷姿(記号) SP:リール巻き
RW-200 - 1/8 - 0 - SP
製品名 呼称サイズ 荷姿
RW-200
型式 呼称サイズ 収縮前内径
最小値(mm)D
完全収縮後内径
最大値(mm)d
完全収縮後肉厚
最小値(mm)W
SPスプール品
リール巻長(m)
RW-200-1/8-0-SP 1/8 3.2 1.6 0.76 30
RW-200-3/16-0-SP 3/16 4.8 2.4 0.89
RW-200-1/4-0-SP 1/4 6.4 3.2 0.89
RW-200-3/8-0-SP 3/8 9.5 4.8 0.89
RW-200-1/2-0-SP 1/2 12.7 6.4 0.89
RW-200-5/8-0-SP 5/8 15.9 7.9 1.07
RW-200-3/4-0-SP 3/4 19.1 9.5 1.07
RW-200-7/8-0-SP 7/8 22.2 11.1 1.24 22
RW-200-1-0-SP 1 25.4 12.7 1.24 15
RW-200-1-1/4-0-SP 1-1/4 31.8 15.9 1.40 30
RW-200-1-1/2-0-SP 1-1/2 38.1 19.1 1.40
RW-200-2-0-SP 2 50.8 25.4 1.65 15
注)在庫・納期・サイズ詳細については、営業にお問合せ下さい。
