■映像光通信機器 VP-004シリーズ SC/Sタイプ 生産中止 247

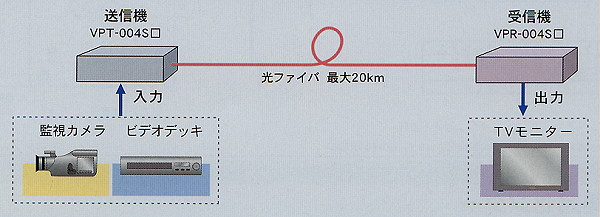

高画質な映像信号(NTSC・PAL方式) 1Chを最大20km伝送。

特徴:

●アナログ映像を光ファイバーで伝送。外来ノイズを防ぎ高画質な映像を長距離伝送することが可能。
●光ファイバー伝送することで電気的絶縁がとれ、落雷による機器の破損を防止。
●光通信で需要の多いSMF(シングルモードファイバー)とSC型コネクターに対応。
●AGC回路内蔵により、伝送距離による出力設定が不要。

用途例:
●遠隔監視システム・セキュリティー監視システム・CCTV伝送・TV会議システム 等
■映像光通信機器 VP-004シリーズ SC/Sタイプ 「仕様」
タイプ SC/ケース入り S/基板単体

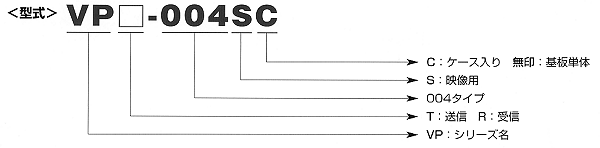

型名 送信機 VPT-004SC VPT-004S
受信機 VPR-004SC VPR-004S
映像信号 NTSC/PAL方式 1Vp-p/75Ω
変調方式 PFM方式
波長 1310nm
発光素子 LD
チャンネル数 1ch
入出力信号用コネクター BNC
伝送帯域 Max.5.5MHz(-6dB)
S/N比 51dB以上
DG/DP 10%/10゚
伝送距離 Max.20km ※1
適合光ファイバー SMF(シングルモードファイバー) SM10/125
適合光コネクター SC型(JIS C 5973 F04)
電源 DC5V/XHP-3 コネクター
消費電流 送信機 210mA
受信機 270mA
使用温度範囲 0〜60゚C(結露なきこと)
取付板 標準装備 オプション
寸法(mm) 送信機 68.5(W)×100.7(D)×25(H) 38.5(W)×102.3(D)×16(H)
受信機
※1) 0.5dB/km時の値になります。

■オプション(別売り) 電源ケーブル:XHP-3-200 単位(mm)
NO. 使用 ケーブル色 ケーブルサイズ
1 DC5V #24
2 NC 無接続 -
3 GND #24
■VP-004S用取付板

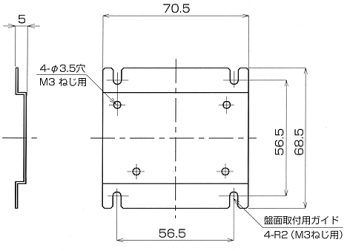

固定時にネジの上留めが可能になります。単位(mm)
