Swagelok® スウェージロック 真空用チューブ製品  ※中止品
■コンボルーティッド(ベローズ)ステンレス鋼チューブ
■ステンレス鋼製アダプター
■工場にてあらかじめ溶接したエンドコネクション

■流体システム用各種部品 一覧表(別ページ)

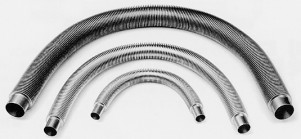

■コンボルーティッド(ベローズ)ステンレス鋼チューブ  ※中止品 273
コンボルーティッド・チューブは、真空あるいは低圧用途でのスタティック・コネクション(静的接続)間に生じるミスアライメントを補正します。取付の際に、コンボルーティッド・チューブは製造長さに対して最小限15%の収縮あるいは50%までの伸張が可能です。
材質 321ステンレス鋼
呼び肉厚 0.15mm
圧力範囲 ■チューブ外径サイズが1/4インチの場合ー超高真空(13.3x10-14MPa)から0.68MPaまで。
■チューブ外径サイズが3/8インチから1-1/2インチまでの場合ー超高真空(13.3x10-14MPa)から0.17MPaまで。
温度範囲 20℃から537℃まで
テスト 全コンボルーティッド・チューブ製品の外周部は、最大1.8x10-7std cm3/sのレートで、インボード・ヘリウム・リーク・テスト(真空法)済みです。
■寸法 ご注文の仕方:コンボルーティッドチューブ部品番号をご選定下さい。
サイズT 部品番号 寸法 最大回転角度@
A B L
製造 収縮時 伸張時
1/4 321-4-X-2 19.1 9.7 50.8 38.1 76.2 180°
321-4-X-4 19.1 9.7 102 82.6 152 360°
321-4-X-6 19.1 9.7 152 121 229
321-4-X-12 19.1 9.7 305 229 457
321-4-X-24 19.1 9.7 610 457 914
3/8 321-6-X-1 19.1 14.7 25.4 19.1 38.1 90°
321-6-X-3 19.1 14.7 76.2 63.5 114 225°
321-6-X-6 19.1 14.7 152 121 229 360°
321-6-X-12 19.1 14.7 305 229 457
321-6-X-24 19.1 14.7 610 457 914
1/2 321-8-X-1 25.4 18.0 25.4 19.1 38.1 45°
321-8-X-3 25.4 18.0 76.2 63.5 114 180°
321-8-X-6 25.4 18.0 152 121 229 360°
321-8-X-12 25.4 18.0 305 229 457
321-8-X-24 25.4 18.0 610 457 914
321-8-X-36 25.4 18.0 914 610 1370
3/4 321-12-X-1 25.4 27.4 25.4 19.1 38.1 30°
321-12-X-3 25.4 27.4 76.2 63.5 114 90°
321-12-X-6 25.4 27.4 152 121 229 180°
321-12-X-12 25.4 27.4 305 229 457 360°
321-12-X-24 25.4 27.4 610 457 914
321-12-X-36 25.4 27.4 914 610 1370
1 321-16-X-1 25.4 34.5 25.4 19.1 38.1 20°
321-16-X-3 25.4 34.5 76.2 63.5 114 90°
321-16-X-6 25.4 34.5 152 121 229 180°
321-16-X-12 25.4 34.5 305 229 457 360°
321-16-X-24 25.4 34.5 610 457 914
321-16-X-36 25.4 34.5 914 610 1370
1-1/2 321-24-X-1 25.4 48.8 25.4 19.1 38.1 15°
321-24-X-3 25.4 48.8 76.2 63.5 114 60°
321-24-X-6 25.4 48.8 152 121 229 120°
321-24-X-12 25.4 48.8 305 229 457 240°
321-24-X-24 25.4 48.8 610 457 914 360°
321-24-X-36 25.4 48.8 914 610 1370
寸法はすべてmmです。mm表示以外のサイズはすべてインチです。
寸法はご参考までで、変更することもあります。
@回転角度は呼び製造長さに基づきます。回転角度は圧力サージを伴う用途にはご推薦できません。

■ステンレス鋼製アダプター  ※中止品
273
XBAアダプター
XBAアダプターは、さし込みあるいは、突合わせ溶接継手、Swagelokチューブ継手、またはUltra-Torr®(ウルトラ・トール)継手との接続が行えるよう、コンボルーティッド・チューブにろう付けあるいは、はんだ付けされます。
材質 304ステンレス鋼
圧力範囲 ■チューブ外径サイズが1/4インチの場合ー超高真空(13.3x10-14MPa)から0.68MPaまで。
■チューブ外径サイズが3/8インチから1-1/2インチまでの場合ー超高真空(13.3x10-14MPa)から0.17MPaまで。
温度範囲 20℃から537℃まで。 Ultra-Torr継手とともに使用の場合、 20℃から204℃まで。
寸法図
寸法表
Tサイズ 部品番号 寸法
A B C
1/4 304-4-XBA 23.9 17.5 4.1
3/8 304-6-XBA 25.4 19.1 7.1
1/2 304-8-XBA 30.2 23.9 9.7
3/4 304-12-XBA 32.5 26.2 15.2
1 304-16-XBA* 39.6 33.3 21.6
1-1/2 304-24-XBA* 58.7 52.3 34.3
寸法はすべてmmです。mm表示以外のサイズはすべてインチです。
寸法はご参考までで、変更することもあります。
※ガス用途には推薦できません。
XOAアダプター※中止品
XOAアダプターは、コンボルーティッド・チューブ製品をUltra-Torr継手とともに使用する際に、チューブのカフ部分をサポートします。
XOAアダプターは漏れの無い接続を提供します。また、これらのアダプターは再使用が可能です。
材質 304ステンレス鋼
圧力範囲 超高真空(13.3x10-14MPa)から大気圧まで。
温度範囲 20℃から204℃まで。
寸法図
寸法表
Tサイズ 部品番号 寸法
A C
1/4 304-4-XOA 19.1 4.1
3/8 304-6-XOA 7.1
1/2 304-8-XOA 25.4 9.7
3/4 304-12-XOA 15.2
1 304-16-XOA* 21.6
1-1/2 304-24-XOA* 34.3
寸法はすべてmmです。mm表示以外のサイズはすべてインチです。
寸法はご参考までで、変更することもあります。

※こちらの製品は現在、生産中止品となっております
(2022年7月7日)

■工場にてあらかじめ溶接したエンドコネクション  ※中止品
273
VCR®メタル・ガスケット式面シール、VCO®・Oリング式面シール、およびXBAアダプター・コネクションを工場にてあらかじめ溶接したコンボルーティッド・チューブが供給可能です。
エンド・コネクションは、溶加材を使用しないガス・タングステン・アーク溶接(GTAW)を使用してアセンブルされています。
材質 316ステンレス鋼
呼び肉厚 0.15mm
圧力範囲 ■チューブ外径サイズが1/4インチの場合ー超高真空(13.3x10-14MPa)から0.68MPaまで。
■チューブ外径サイズが3/8インチから1-1/2インチまでの場合ー超高真空(13.3x10-14MPa)から0.17MPaまで。
温度範囲 VCRエンドコネクションの場合 20℃から537℃まで。
VCOエンドコネクションの場合 20℃から204℃まで、標準のフルオロカーボンFKM製Oリングに基づく。
XBAエンドコネクションの場合 20℃から537℃まで。
Ultra-Torr継手と共に使用する場合-20℃から204℃まで。
テスト 工場にてあらかじめ溶接したエンド・コネクション付コンボルーティッド(ベローズ)チューブ製品はすべて、その外周部を最大1.8 x 10-7 std cm3/s のレートで、インボード・ヘリウム・リークテスト(真空法)済みです。
注文方法 エンド・コネクション・コードをコンボルーティッド・チューブ部品番号の末尾に付けてください。エンド・コネクションは下の寸法表に記載のコンボルーティッド・チューブ・サイズに供給可能です。

321-4-X-2FR(片側にめすVCRエンドの付いたコンボルーティッドチューブの場合)
321-4-X-2DRF(両側共めすVCRエンドの付いたコンボルーティッドチューブの場合)
寸法図
エンド・コネクション 寸法
Tサイズ A E F六角二面幅
サイズ
おすVCR 1/4 47.5 4.6 5/8
3/8 52.3 7.1 15/16
1/2 57.2 10.2
めすVCR 1/4 47.5 4.6 3/4
3/8 52.3 7.1 1-1/16
1/2 57.2 10.2
おすVCO 1/4 52.6 4.6 5/8
3/8 56.4 7.6 15/16
1/2 61.0 10.2
めすVCO 1/4 42.7 3.0 11/16
3/8 35.6 5.8 1
1/2 46.0 8.4
XBAアダプター 1/4 39.4 - -
3/8 40.1
1/2 49.3
3/4 51.6
1 58.7
1/1/16 77.7
コード表
エンド・コネクション コード
めすVCR(片側のみ) FR
めすVCR(両側) DFR
めすVCR-おすVCR FMR
めすVCR-XBAアダプター FRB
おすVCR(片側のみ) MR
おすVCR(両側) DMR
おすVCR-XBAアダプター MRB
めすVCO(片側のみ) FO
めすVCO(両側) DFO
めすVCOーおすVCO FMO
めすVCO-XBAアダプター FOB
おすVCO(片面のみ) MO
おすVCO(両側) DMO
XBAアダプター(片側) B1
XBAアダプター(両側) B2
※安全な製品の選定について※
製品を選定する際は、安全にトラブルなく機能するよう、システム全体の設計をご考慮ください。システム設計者及びユーザーの責任において、機能、材質の適合性、使用条件などを考慮し、ご使用に合った製品を選定し、適切な取付、操作およびメインテナンスを行ってください。
※ご注意下さい※
決して他社部品と混用したり、互換したりしないようお願いいたします。
