GECI Raccprds & Flexibles 688
シリコンホース トレシル
　TRESSIL®		 食品用ホース　デポタル
DEPOTAL®		 食品用ホース　ニトリフード
NITRIFOOD®
サイトゲージ　ビューライン
VIEWLINE®		 GSI75NT/GSI75NTP PFAホース＜ポリテック＞
スタンダード
シリコンホーストレシルTRESSIL®
シリコンブレードホース｢トレシル」には非常に多くの特徴があります。医薬・食品・化粧品・化学品などのあらゆるアプリケーションに最適な製品です。
●内外面とも非常にスムーズな表面のシリコンホースです。
●このトレシルホースは-60℃〜220℃の温度範囲で使用することができます。
●CIP/SIP洗浄滅菌が可能ですから、製品のコンタミを心配する必要がありません。
●TRESSIL/FDAはFDAの溶出試験21CFR Ch.1 sections 1772600及びBGAクラスXVで適合されております。(ペロキサイド触媒使用）
●TRESSIL/USPはUSP CLASS VI(USA Pharmacopeia)で適合されております。(白金触媒使用）
●基本はNRS※コンセプトによる両端SUS316L接続金具付のシリコンホースですが、VNRS（再利用継手）と任意の長さのシリコンホースを組み合わせることもできます。
●接続金具(クランプ）の標準面租度は0.8μです。電解研磨処理も可能です。
●接液部には全て材料(シリコン及びSUS316L）証明書がついています。ヘルール部にバッチナンバーが刻印されていますので、何時でも追跡調査が可能です。
●トレシルホースは真空には使用できません。
※NRS→（ノンリテンションシステム) フィッテイングとホースの接続部分に液黙りのない機構(特許）
内径(mm) 外径(mm) 常用圧(Bar) 耐圧(Bar) 曲げ半径 重量g/m
1.58 7.4 16 49 25 50
3.17 9.2 16 49 25 70
4.76 11.3 15 45 32 100
6.35 13.2 15 43 38 125
7.93 15 12 38 44 150
9.52 16.6 11 35 50 170
12.7 20.3 9 29 63 230
15.871 24.5 8 24 76 320
19.05 27.9 6 19 89 390
22.22 31.3 5 17 100 455
25.4 34.5 5 15 127 510
31.75 40.8 4 12 152 620
再利用継手
NRS継手
※ＲｏＨｓ対応に関してはお問い合わせ下さい。

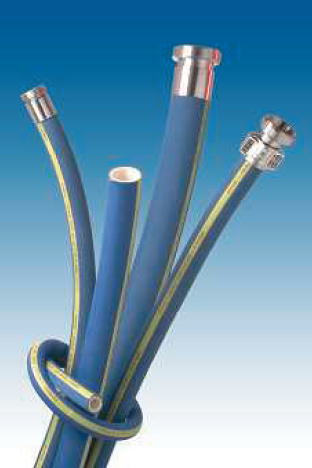

食品用ホース　デポタルJ DEPOTAL®J 688
接液部材質： エチレンプロピレンゴム
補強材： 補強ブレード繊維＋ワイヤー
外装表面： エチレンプロピレンゴム
使用圧力： 1.0MPa(約10kgf/cm2)
使用温度範囲： − 30℃ 〜 120℃
最高使用温度： 150℃
特徴
・食品・製薬・化粧品・化成品などの送液に最適です。
・食品衛生法、FDA 21CFR177.2600に適合しています。
・ワイヤーで補強しているため、曲げやすく、潰れにくくなっております。
・減圧下で使用できます。
・外装は丈夫な布地仕上げになっております。
・最長19.8ｍまで製作可能です。

継手仕様： 材質SUS316L相当(標準)
ホース両端部： 圧着継手式、再利用継手式
標準継手ヘルール（１Ｓ〜 ４Ｓ）の他、あらゆる規格で製作可能です。
（NRS継手のSMS、DIN、RJT、IDFナット、カムロックなど）
90°エルボ、異径レデューサー継手などもございます。
用途
食品・製薬・化粧品・化成品など、あらゆるクリーンな分野で使用することができます。
（エチレンプロピレンゴムホース、使用温度範囲：− 30〜 120℃ 最高使用温度：150℃）
標準
口径 		  ND ホース
内径(mm)		 ホース
外径(mm)		 使用圧力 破裂圧力 曲率半径
-   20 20 31 1.0 3.0 120
1S   25 25 37 1.0 3.0 150
1.5S   38 38 51 1.0 3.0 220
2S   51 51 65 1.0 3.0 300
2.5S   63 63 79 1.0 3.0 390
3S   76 76 90 1.0 3.0 450
デホタルにはＮＲＳ圧着継手と再利用継手が装着できます。
ＮＲＳとはノンリテンションシステムの略称で、液溜まりのない構造です。もちろんホース抜け防止や漏れのないシールが可能です。
再利用継手は二分割のカバーで
ホースを挟み込むタイプの組立式の継手で、
特殊工具を使わずに簡単に脱着できます。
再利用継手
NRS継手
※ＲｏＨｓ対応に関してはお問い合わせ下さい。
食品用ホース　ニトリフードNITRIFOOD® 688
ホース内部材質 ホワイトNBR
ホース内部補強 ナイロン繊維ブレード及びスチールワイヤー
ホース外装材質 灰色クロロプレン
常用圧力 10Bar
最大使用温度 130℃
最大制作可能長さ 40m
※注意
一般飲料(ミルク、ビール、清涼飲料水、ワイン、果物ジュース、アルコール飲料等）のアプリケーションにはデポタル・ホースをお勧めします。
●NRSコンセプトによる両端SUS316L接続金具付のホワイトNBRです。
●あらゆる食品にご利用いただけますが、特にクリーミーな製品、油脂分の多いもの、粘性の強いものに最適です。高温使用のホースとしてご利用いただけます。また化粧品・化学品などのアプリケーションにも最適な製品です。
●CIP/SIP洗浄滅菌が可能ですから、製品のコンタミを心配する必要がありません。
●FDAの食品用溶出試験及びBGA規格のクラスXVで適合されています。
●接続部にはすべて材料証明書がついます。ルール部にバッチナンバーが刻印されていますので、何時でも追跡調査が可能です。
内径(mm) 外径(mm) 常用圧 耐圧 曲げ半径 重量g/m
無圧時 動圧時
25 36 10 30 50 50 800
32 43 10 30 60 190 1000
38 50 10 30 65 220 1200
51 63 10 30 85 300 1760
53 76 10 30 130 390 2280
76 89 10 30 220 450 3000
102 115 10 30 320 600 4440
※接続金具はSUS316Lが標準でNRS(ノン・リテンション・システム）コンセプトでホースに取り付けられています。フィッティングの形状はIDFクランプの他HIN,NPT,SMS等豊富にご用意可能です。
再利用継手
NRS継手
※ＲｏＨｓ対応に関してはお問い合わせ下さい。
