AS-iケーブル

AS-i ケーブル

729

ASIシリーズ	~~ASI-YE~~	~~ASI-BE~~
	ASI-YT	ASI-BT
日本電線のAS-iケーブルは、世界的に普及しつつあるFAネットワークシステムであるAS-Interfaceバスシステムに使用する専用ケーブルです。

●AS-i(アジー）とは？

AS-i(Actuator-Sensor-Interface)バスシステムは、センサーなどのI/Oモジュールへ信号伝送と電源供給が同時に行える、2線式シリアル配線システムで、各種のFAネットワークシステムの最下位に位置づけられるオープンネットワークです。2心ケーブルだけで接続することにより、制御盤・操作盤がシンプルになり、結線作業やチェック工数が大幅に削減し、配線コストの低減が可能です。
また、世界共通の仕様で標準化されているので、国内外を問わず、接続機器の選択範囲が広がります。

●ケーブルの用途と型名

ケーブルの用途と被覆材料により、次の4種類をラインナップしています。
型名	用途	シース
~~ASI-YE~~	~~信号・電源用~~	黄	~~EPDM~~
ASI-YT	信号・電源用	黄	TPE
~~ASI-BE~~	~~外部補助電源用~~	黒	~~EPDM~~
ASI-BT	外部補助電源用	黒	TPE

※斜線の製品は現在、生産中止品です。（2019年10月29日）

●ケーブルの断面図

●ケーブルの特長
●柔軟性を考慮した取り扱い易いケーブルです。
●誤接続を防止するため、非対称断面になっています。
●EPDM(ゴム）タイプは一般用として、TPE(特殊耐熱PVC)タイプは、耐油性も考慮しているため、使用環境に応じた使い分けが可能です。
●TPEタイプは、UL,c-UL規格に対応しているため、北米地域を主とした海外でも安心してご使用いただけます。

●ケーブルの仕様

種類	~~ASI-YE~~	ASI-YT	~~ASI-BE~~	ASI-BT
導体サイズx１線心数	1.5mm2(16AWG相当)x2心
絶縁体の色	茶(AS-i+)、青(AS-i-)		茶(DC24V+)、青(0V)
シースの色・材質	~~黄・EPDM~~	黄・TPE	~~黒・EPDM~~	黒・TPE
概算質量(Kg/100m)	~~7.0~~	6.5	~~7.0~~	6.5
最小曲げ半径(mm)	12mm(24mm) 注：長径方向には、曲げないで下さい。尚、( )内は可動時です。
許容張力(Kg)	20Kg

※斜線の製品については現在、生産中止となっております。

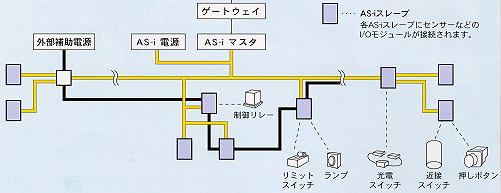

●システム構成例(ツリー接続の場合）

上位ネットワーク(OPCN-1,DeviceNet,CC-Linkなど）
↓

※製品改良のため、仕様はお断りなく変更する場合があります。
