シールドスパイラル・ノイズグランディングクランプ 013

シールドスパイラル/二つの機能=樹脂製スパイラルチューブ+無電解メッキ(シールド効果)

  ※ 本製品は、現在(2020.2.6)新規案件への販売はしておりません。
特徴
●電子機器(通信・計測・医療・OA等)の電線ハーネスの結束と保護の機能をもちながら、放射ノイズのシールド効果とイミュニティのノイズ耐性に優れています。
●電線の分岐が自在にでき、結束状態での折り曲げも自由です。
●ラップを捻りながら巻くことにより、1つのサイズで異なる太さの電線束の結束ができます。

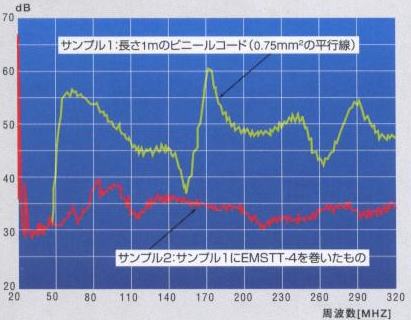

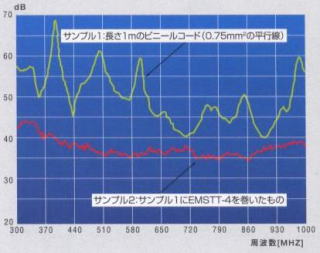

●ノイズ減衰効果評価試験で3mm前後の隙間を開けて巻かれた状態でも高いシールド効果を発揮します。
使用方法
●配線、ケーブル等に従来のスパイラルチューブのように巻いてください。隙間の少ないほどシールド効果が上がります。
●ケーブル径より小さめな内径の『シールドスパイラルチューブ』を選定してください。密着度が高くなり、より良いシールド効果が得られます。

材質
特殊ナイロン材(UL94V-0相当)+無電解メッキ(CU+Ni)
型式 EMSTT-4N EMSTT-6N EMSTT-9N EMSTT-12N EMSTT-15N EMSTT-20N
内径×外径(mm) 3.9〜5.4 5.8〜7.4 9.4〜11.2 12〜14 15〜17.4 21.5〜24.0
束線径(mm) 5〜10 7〜16 10〜23 13〜32 16〜40 22〜55
定尺(m) 50 20 20 10 10 10
注:アースをとるには下記のノイズグランディングクランプ(EMC・LCT・EMクランプ)と併用して下さい。

ノイズグランディングクランプ  013
  ※ 本製品は、現在(2020.2.6)新規案件への販売はしておりません。


特徴

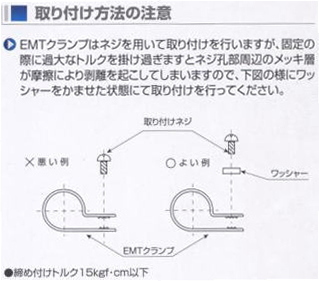

●ノイズグランディングクランプ(EMTクランプ)は、各種の電子機器(通信・計測・医療・OA等)に使用される信号線、電源線、アース線の固定と電動ノイズのグランディングが同時に行えます。
●本体がナイロン樹脂製で全面に均一な無電解メッキがされておりますので、抜群のシールド効果と擦れても充分な耐久性を持っています。
●安定した接触抵抗と低い接触抵抗値が得られます。
●ローコストで、かつ軽量化ができ柔軟性もありますので、作業性がアップします。また、ケーブルに傷をつけることもありません。
参考データ
項目 試験条件 測定結果
表面抵抗値 ヒートサイクル試験確認
(−30℃×1H→90℃×1H
を5サイクル)
初期値:0.07Ω
試験後:0.075Ω
外観 外観異常無し
メッキ剥離 発生無し
メッキクラック クランプの開閉後顕微鏡
にて確認(45×5回開閉)
発生無し
メッキ密着性 問題無し
メッキ浮き 製品表面をクロスに切れ目を
入れてテープ剥離で確認する
発生無し
メッキ密着性 問題無し
※試料はEMT-5N
型式 固定時の内径
(束線径)o
Ao Bo Co Do Eo To
EMT-3N 4.6 5.6 10.2 4.5 4.3 9.0 0.9
EMT-4N 5.6 6.8 11.0 4.8 4.3 9.6 1.0
EMT-5N 7.4 8.6 11.8 4.8 4.3 9.6 1.0
EMT-6N 10.0 11.0 12.6 4.8 4.3 9.6 1.0
EMT-7N 10.7 12.2 13.4 4.8 4.3 9.6 1.0
EMT-8N 11.8 13.2 14.2 4.8 4.3 9.6 1.0
EMT-9N 13.5 15.2 15.0 4.8 4.3 9.6 1.0
EMT-10N 14.0 16.0 15.8 5.1 4.3 10.2 1.0
EMT-12N 17.8 20.0 18.1 6.6 4.3 13.2 1.8
EMT-14N 21.3 22.9 19.7 6.4 5.1 13.2 1.8


シールドガラスチューブ 026
 こちらの製品ですが、現在製造中止しております。(2011/05/25)
特徴
●耐熱ガラスチューブの上にニッケルメッキ軟銅線を編組(ブレード)被覆した、軽くて耐熱使用に耐え且つシールド効果の高い製品です。ガラスチューブと軟銅線にはそれぞれ高濃度と低濃度のシリコーンワニスが塗布してあり、特に軟銅線に塗布したワニスは編組のほつれの防止に非常に効果があります。アース用にアルミ製メタルクランプとナイロン樹脂製のEMTクランプの2種類があります
用途
コンピューター及び周辺端末装置、通信機器、計測機器、
医療用機器その他電子応用装置の配線用ケーブル結束、ノイズ対策
構成・型式 SSG-1-M-5 SSG-1-M-7
ガラス編組チューブ 内径 5±0.5 7±0.5
表面処理 シリコーンワニス(高濃度)
金属編組 打ち数 24 32
材質 ニッケルメッキ軟銅線
素線径 0.127 0.127
持ち数 4 4
編組密度 69 66
表面処理 シリコーンワニス(低濃度)(ほつれ防止用)
標準仕上外径 6.4 8.6
アース用クランプ AL-4 EMT-4N AL-5 EMT-5N
※上記サイズ以外にガラスチューブの各サイズも製造可能ですのでお問い合わせ下さい。
