シールドメッシュ(電磁波障害防止用テープ) 043
特徴
●極細錫メッキ銅線をメリアス袋状に編み上げたテープで耐蝕、屈曲、伸縮性に優れたシールドテープです。
●特別仕様として粘着テープ付きの製品もできます。
●メリヤス特有の切りくずによる回路短路を防ぐため、溶接による端末のほつれが防止できます。
●錫メッキ銅線以外の材料、標準サイズ以外のご要望はお問い合わせ下さい

シールドメッシュ


粘着メッシュテープAL

粘着メッシュテープAL
ポリエステル/アルミ箔テープに錫メッキ銅線を被覆し、片面に粘着加工したテープで、粘着メッシュテープPVCと同様巻き崩れがなく、導通が取れます。高いシールド効果が期待できます。巾:20mm 定尺:25m
粘着メッシュテープPVC 取扱停止
塩ビテープに錫メッキ銅線のメッシュを被覆し、片面に粘着加工したテープで、配線にテープ巻きした際、巻き崩れがありません。ラップしたテープ間で粘着層がメッシュに沈み導通が取れます。巾:20m 定尺:20m
用途:コンピューター及び周辺端末装置、電子事務用機器、通信機器、受配電盤、計測機器、工作機械、省力化機械、医療用電子機器、輸送用機器、電気工事、そのほか電子応用装置の配線シールド。

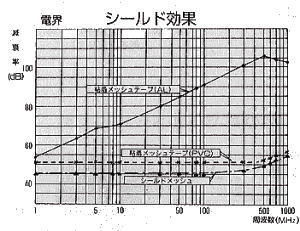

粘着メッシュテープAL(参考データ
型式 型式
M-10 10mm M-85 85mm
M-17 17 M-95 95
M-25 25 M-120 120
M-30 30 M-140 140
M-35 35 M-175 175
M-55 55 M-230 230
M-65 65 M-340 340
注:テープ巾10〜35mm(1本糸編み)定尺50m
注:テープ巾55〜140mm(2本糸編み)定尺25m

※粘着メッシュテープPVCは取扱停止となりました。

EMI対策フェライトコア 低コスト・インピーダンス周波数特性表有 104
トロイダルクランプコア(樹脂クランプケース入りトロイダル割コア)MTFCシリーズ
ケース材質:PA66(ナイロン)94V-0
用途:パソコン、ワープロ、ファクシミリ、ディスプレイ、複写機、TVゲーム機などのデジタル機器、各種電子機器の不要放射対策を始め、これらの機器のイミュニティー対策(CEマーキング対応など)。詳細はお問い合わせ下さい

シールドフィンガー 104
●低い接触圧でも高いシールド効果を発揮、耐環境性に優れ、
筺体部分に合わせ豊富なラインナップを取り揃えています。
●弾力が衰えず、圧縮によって永久変型することがありません。
●熱伝導性が非常に優れています。
●低い接触圧でも高いシールド効果を発揮します。
●核放射、紫外線、オゾンによる影響を受けません。
●高温多湿な環境でもカビの発生が無く、過酷な気象条件に耐えます。

用途
コンピューター及び周辺端末装置、通信機器、計測機器、
医療用機器その他電子応用装置の配線用ケーブル結束、ノイズ対策
オープンエンドタイプ フォールド
オーバータイプ
ライトアングル
タイプ
ラージエンクロージャータイプ クリップオン
タイプ
リバースクリップオンタイプ
オープンリバース
クリップタイプ
ツイストタイプ ライトアングルツイストタイプ クリップツイストタイプ スロットマウントタイプ コンタクトタイプ
コンタクトタイプ コンタクトタイプ コンタクトタイプ
※シールドフィンガーについてはお問い合わせ下さい
