ブッシング類&配管ソケット

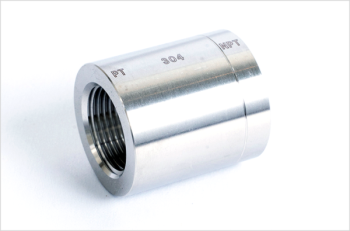

SUS 変換ソケット(PT×NPT)高圧タイプ
929

・SUS304製です。記載がないサイズ、材質でも製作可能ですので、お気軽にお問い合わせください。
製品仕様
・最高使用圧力/S/80相当

(耐圧検査はしていない為、耐圧保障等はしておりません)
・材質/SUS304
・流体/水、空気、油、溶液

(mm)

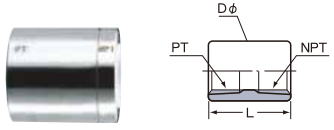

型式 メスネジ メスネジ 外径 長さ
L
929-31-01 SSPN PT1/8 NPT1/8 18 28
929-31-02 SSPN PT1/4 NPT1/4 22 28
929-31-03 SSPN PT3/8 NPT3/8 25 33
929-31-04 SSPN PT1/2 NPT1/2 32 37
929-31-05 SSPN PT3/4 NPT3/4 38 42
929-31-06 SSPN PT1 NPT1 46 45
929-31-07 SSPN PT1 1/4 NPT1 1/4 55 52
929-31-08 SSPN PT1 1/2 NPT1 1/2 65 56
929-31-09 SSPN PT2 NPT2 75 66
929-31-10 SSPN PT2 1/2 NPT2 1/2 90 70
929-31-11 SSPN PT3 NPT3 100 82

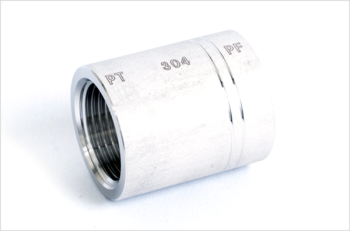

SUS 変換ソケット(PT×PF)低圧タイプ
929
・SUS304製です。記載がないサイズ、材質でも製作可能ですので、お気軽にお問い合わせください。
製品仕様
・最高使用圧力/2.00Mpa以下(-20℃〜40℃)

・材質/SUS304
・流体/水、空気、油、溶液

(mm)
型式 メスネジ オスネジ 外径 長さ
L
929-38-01 SSTF PT1/8 PF1/8 15 19
929-38-02 SSTF PT1/4 PF1/4 19 27
929-38-03 SSTF PT3/8 PF3/8 23 28
929-38-04 SSTF PT1/2 PF1/2 28 37
929-38-05 SSTF PT3/4 PF3/4 34 39
929-38-06 SSTF PT1 PF1 40 46
929-38-07 SSTF PT1 1/4 PF1 1/4 51 51
929-38-08 SSTF PT1 1/2 PF1 1/2 58 51
929-38-09 SSTF PT2 PF2 70 60
