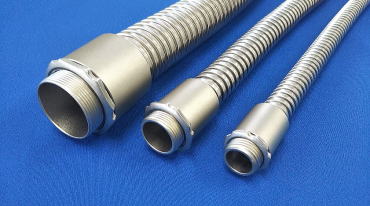

SUSパネルコネクター・SUSパネルコネクター円筒タイプ

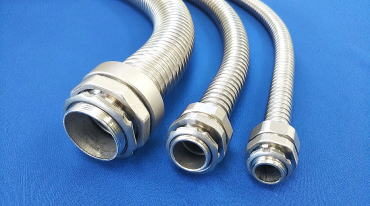

SUSパネルコネクター

31

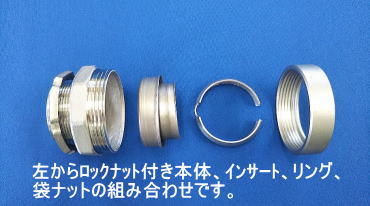

■特長
・ケーシングチューブに使用できるSUS製のパネルコネクターです。
・円筒タイプよりもチューブの固定力に優れます。
・SUSロックナット付きです。
・本体は市販のSUSパイプを使用している為　打痕、傷、マーキングが入る事があります。
予めご了承ください。
・呼び36以上の袋ナットは、形状が丸型となります。
・呼び16の本体は、形状が六角型となります。呼び16以外の本体は形状が丸型となります。

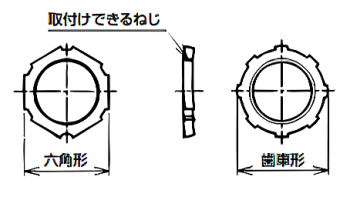

本体	ロックナット

（mm)

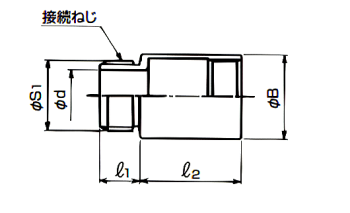

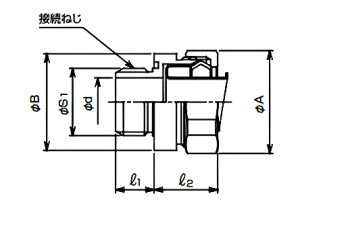

型式	適合チューブ	φA	φB	φd	l1	l2	接続ネジ IEC60423		ロックナット形状
型式	適合チューブ	φA	φB	φd	l1	l2	φS1	呼び	ロックナット形状
KPBM-16SUS	KS-15N	31.9	32	15	12	19	19.9	M20x1.5	六角形
KPBM-22SUS	KS-22N	38.3	36	20	12	19	24.9	M25x1.5
KPBM-28SUS	KS-28N	48.9	42.7	28.5	16	20	31.9	M32x1.5
KPBM-36SUS	KS-36N	57	54	36	16	25	39.9	M40x1.5
KPBM-42SUS	KS-42N	63.5	60.5	43.1	18	27	49.9	M50x1.5	歯車形
KPBM-54SUS	KS-54N	76.3	73	59	18	31	62.9	M63x1.5	歯車形

（mm)

型式	適合チューブ	φA	φB	φd	l1	l2	接続ネジ IEC60423		ロックナット形状
型式	適合チューブ	φA	φB	φd	l1	l2	φS1	呼び	ロックナット形状
KPBG-16SUS	KS-15N	31.9	32	15	12	19	20.9	G1/2	六角形
KPBG-22SUS	KS-22N	38.3	36	20	12	19	26.4	G3/4
KPBG-28SUS	KS-28N	48.9	42.7	26.7	16	20	33.2	G1
KPBG-36SUS	KS-36N	57	54	36	16	25	41.9	G1-1/4
KPBG-42SUS	KS-42N	63.5	60.5	40.5	18	27	47.8	G1-1/2	歯車形
KPBG-54SUS	KS-54N	76.3	73	54	18	31	59.6	G2	歯車形

※薄鋼電線管ｵﾈｼﾞ付き（CTC）もあります、お問い合わせ下さい。
