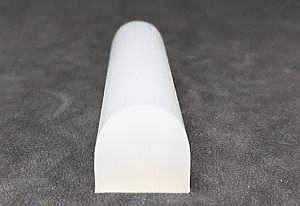

シリコーンゴム　甲丸紐
145
シリコーンゴム　甲丸紐 シリコーンゴム　甲丸紐　形状図
特長
● 耐熱性、柔軟性に優れるシリコーンゴム材質で製作されている甲丸紐です。
● 硬度はA60が基準ですが、40〜80°迄対応可能です。
● 汎用グレードの他、耐熱、高強度、難燃性、耐スチ−ム等製作可能です、お問い合わせください。
● 乳白系（自然色）が基本ですが各種カラー（黒、赤、青、茶等）も製作可能です。
寸法表
型式 A（mm) B(mm) 1巻(m) 型式 A（mm) B(mm) 1巻(m)
145-02-01 8 8 100 145-02-19 15 12 50
145-02-02 8 10 100 145-02-20 15 15 50
145-02-03 8 15 50 145-02-21 15 20 50
145-02-04 10 7 100 145-02-22 15 23 30
145-02-05 10 10 100 145-02-23 15 25 30
145-02-06 10 12 50 145-02-24 16 10 50
145-02-07 10 15 50 145-02-25 16 13 50
145-02-08 10 16 50 145-02-26 16 16 50
145-02-09 10 19 50 145-02-27 16 19 50
145-02-10 12 12 100 145-02-28 18 18 50
145-02-11 12 13 50 145-02-29 18 25 30
145-02-12 12 14 50 145-02-30 20 10 50
145-02-13 12 16 50 145-02-31 20 15 50
145-02-14 13 13 50 145-02-32 20 20 50
145-02-15 13 15 50 145-02-33 20 25 30
145-02-16 14 14 50 145-02-34 25 25 30
145-02-17 14 18 50 145-02-35 25 27 30
145-02-18 15 10 50 145-02-36 30 30 20

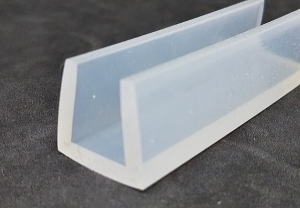

シリコーンゴム　溝ｺﾞﾑ
145
シリコーンゴム　溝ゴム 形状
シリコーンゴム　溝ゴム　形状図
特長
● 耐熱性、柔軟性に優れるシリコーンゴム材質で製作されている溝ｺﾞﾑです。
● 硬度はA60が基準ですが、40〜80°迄対応可能です。
● 汎用グレードの他、耐熱、高強度、難燃性、耐スチ−ム等製作可能です、お問い合わせください。
● 乳白系（自然色）が基本ですが各種カラー（黒、赤、青、茶等）も製作可能です。
寸法表
型式 A(mm) B(mm) C(mm) D(mm) 1巻 型式 A(mm) B(mm) C(mm) D(mm) 1巻
145-03-01 1 4 4 1.5 200m 145-03-23 5 9.5 8 1.5 100m
145-03-02 1 8 4 1.5 150m 145-03-24 5 11 12 3.5 50m
145-03-03 1 10 7 3 100m 145-03-25 5 12 10 2.5 50m
145-03-04 1 16 2.6 0.8 100m 145-03-26 5 13 13 4 50m
145-03-05 1 32 10 4.5 50m 145-03-27 5 15 15 5 50m
145-03-06 1.5 22 5.5 2 100m 145-03-28 5 19 15 5 50m
145-03-07 2 5 5 1.5 150m 145-03-29 5 22 11 3 50m
145-03-08 2 8 4 1 150m 145-03-30 5 30 31 1.3 30m
145-03-09 2 12 6 2 100m 145-03-31 6 9.5 7 0.5 100m
145-03-10 2 13 6 2 100m 145-03-32 6 12.5 10 2 50m
145-03-11 2 16 4 1 100m 145-03-33 7 16 13 2.5 50m
145-03-12 3 4 7 2 100m 145-03-34 7 12 12 2.5 50m
145-03-13 3 6 5 1 150m 145-03-35 8 12.5 18 5 50m
145-03-14 3 8 7 2 100m 145-03-36 8 17 12 2 50m
145-03-15 3 10 8 2.5 100m 145-03-37 9 16 13 2 50m
145-03-16 3 11 5 1 100m 145-03-38 9 14 14 2.5 50m
145-03-17 3 11 6 1.5 100m 145-03-39 10 14 15 2.5 50m
145-03-18 3 12 7 2 100m 145-03-40 10 20 16 3 50m
145-03-19 4 12.5 10 3 100m 145-03-41 12 7.5 16 2 50m
145-03-20 5 5 9 2 100m 145-03-42 12 15 18 3 50m
145-03-21 5 6 7 1 100m 145-03-43 16 15 22 3 30m
145-03-22 5 8.5 8 1.5 100m

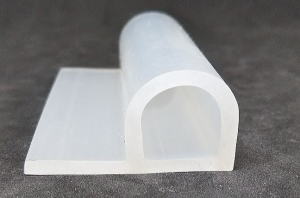

シリコーンゴム　P型
145
シリコーンゴム　P型 形状
シリコーンゴム　P型　形状図
特長
● 耐熱性、柔軟性に優れるシリコーンゴム材質で製作されている溝ｺﾞﾑです。
● 硬度はA60が基準ですが、40〜80°迄対応可能です。
● 汎用グレードの他、耐熱、高強度、難燃性、耐スチ−ム等製作可能です、お問い合わせください。
● 乳白系（自然色）が基本ですが各種カラー（黒、赤、青、茶等）も製作可能です。
寸法表
型式 A(mm) B(mm) C(mm) D(mm) 1巻 型式 A(mm) B(mm) C(mm) D(mm) 1巻
145-04-01 17 7 7 2 L=50m 145-04-10 30 10 10 2.5 L=50m
145-04-02 19 9 10 2 L=50m 145-04-11 30 10 16 2 L=30m
145-04-03 19 12 7 2 L=50m 145-04-12 31 6.5 6.5 2 L=50m
145-04-04 20 6.5 6.5 1.5 L=50m 145-04-13 32 15 12 2 L=50m
145-04-05 20 15 15 2 L=50m 145-04-14 32 12 10 2 L=50m
145-04-06 20 10 7 2 L=50m 145-04-15 34 18 18 2.5 L=25m
145-04-07 25 10 10 2.5 L=50m 145-04-16 35 15 15 3 L=30m
145-04-08 27 15 15 2 L=30m 145-04-17 45 25 13 2.5 L=25m
145-04-09 30 13 13 2.5 L=30m

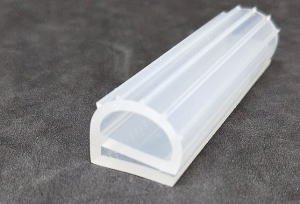

シリコーンゴム　Hゴム
145
形状
特長
● 耐熱性、柔軟性に優れるシリコーンゴム材質で製作されている溝ｺﾞﾑです。
● 硬度はA60が基準ですが、40〜80°迄対応可能です。
● 汎用グレードの他、耐熱、高強度、難燃性、耐スチ−ム等製作可能です、お問い合わせください。
● 乳白系（自然色）が基本ですが各種カラー（黒、赤、青、茶等）も製作可能です。
寸法表
型式 A(mm) B(mm) C(mm) D(mm) 1巻 型式 A(mm) B(mm) C(mm) D(mm) 1巻
145-05-01 3 2 18 12 L=50m 145-05-05 5 2 19 16 L=50m
145-05-02 3.5 3.5 24 16.5 L=50m 145-05-06 5 5 27 18 L=30m
145-05-03 5 2 25 18 L=50m 145-05-07 6 2 28 18 L=30m
145-05-04 5 2 24 16 L=50m 145-05-08 6 3 20 18 L=30m

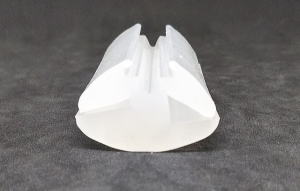

シリコーンゴム　巴型
145
シリコーンゴム　巴型 形状
シリコーンゴム　巴型　形状図
特長
● 耐熱性、柔軟性に優れるシリコーンゴム材質で製作されている溝ｺﾞﾑです。
● 硬度はA60が基準ですが、40〜80°迄対応可能です。
● 汎用グレードの他、耐熱、高強度、難燃性、耐スチ−ム等製作可能です、お問い合わせください。
● 乳白系（自然色）が基本ですが各種カラー（黒、赤、青、茶等）も製作可能です。
寸法表
型式 A(mm) B(mm) C(mm) D(mm) 1巻 型式 A(mm) B(mm) C(mm) D(mm) 1巻
145-06-01 10 8 1 1 L=100m 145-06-09 20 10 7 2 L=30m
145-06-02 12.5 8 1.5 1.5 L=50m 145-06-10 20 11 3 2 L=50m
145-06-03 13.5 8 1.5 1.5 L=50m 145-06-11 20 13 2 2 L=50m
145-06-04 14 10 2 2 L=50m 145-06-12 20 20 2 2 L=50m
145-06-05 16 10 2 2 L=50m 145-06-13 22 13 2 2 L=50m
145-06-06 18 11 1.5 2 L=50m 145-06-14 22 14 2 2 L=50m
145-06-07 20 9 2 2 L=50m 145-06-15 26 11 3 2 L=30m
145-06-08 20 10 3 2 L=50m
