レバーカップ　ステンレス製
333

レバーカップ
 ステンレス製
KLA
KLA（ステンレス製）		 KLE
KLE（ステンレス製）		 KLF
  KLDP
KLC
 KLD
 KLB
  KLDC
アルミ製はこちら
PP製はこちら

ガスケット
NBR EPDM フッ素ゴム シリコーンゴム


■ステンレス製

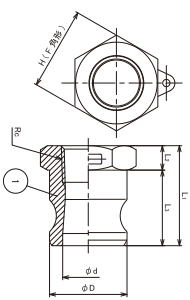

KLA
KLA（ステンレス製）
材質：SCS14A
単位：mm
商品コード 型式 呼び寸法(B)Rc
 L1 L2 L3 φD  φｄ Ｈ Ｆ(角形)
333-28100701 KLA-043 1/2 41 10  31 32 21 34 6
333-28100702 KLA-063 3/4 41 10 31 32 21 34 6
333-28100703 KLA-083 1" 49 13 36 36.7 24 41 6
333-28100704 KLA-103 1"1/4 55 15.5 39.5 45.5 29 48 8
333-28100705 KLA-123 1"1/2 58 16 42 53.4 35 56 8
333-28100706 KLA-163 2" 65 15 50 63 45 67 10
333-28100707 KLA-203 2"1/2 87 19 68  75.7 56 84 10
333-28100708 KLA-243 3" 73 20 53 91.5 71 96 12


KLE
 KLE（ステンレス製）
材質：SCS14A
単位：mm
商品コード 型式 呼び寸法(B)
 L1 L2 L3 φD1 φD2 φD3 φｄ1 φｄ2 φA
333-28100721 KLE-063 ※3/4 93 42 51 32 33 20.5 21 14 20.5
333-28100722 KLE-083 1" 107 47 60 36.7 39 27 24 21 27
333-28100723 KLE-103 1"1/4 114.5 50.5 64 45.5 48 34 29 28 34
333-28100724 KLE-123 1"1/2 120 54 66 53.4 56 40 35 33.5 40
333-28100725 KLE-163 2" 140 63 77 63 68.5 52.5 45 46 52.5
333-28100726 KLE-203 2"1/2 161 65 96  75.7 81 66 56 55 66
333-28100727 KLE-243 3" 172 68 104 91.5 102 79 71 67 79
333-28100728 KLE-323 4" 185 71 114 119.5 133 104.5 99 94 104.5
※1/2、3/4のアダプターとカプラーの接続部は共用になります。

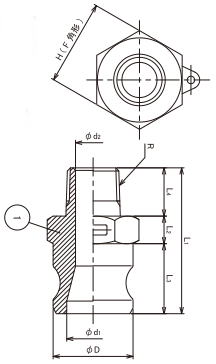

KLF
材質：SCS14A
単位：mm
商品コード 型式 呼び寸法(B)
R		 L1 L2 L3 L4 φD φｄ1 φｄ2 H F
333-28100741 KLF-043 1/2 58 10.5 27.8 19.7 32 21 14 32 6
333-28100742 KLF-063 3/4 58 10.5 27.8 19.7 32 21 21 32 6
333-28100743 KLF-083 1" 70 13.5 34 22.5 36.7 24 24 40 6
333-28100744 KLF-103 1"1/4 79.5 14.5 40.5 24.5 45.5 29 29 47.5 8
333-28100745 KLF-123 1"1/2 83 15.7 43 24.3 53.4 35 35 55 8
333-28100746 KLF-163 2" 88 16.4 45.6 26 63 45 45 66 10
333-28100747 KLF-203  2"1/2 100 19 51 30 75.7 56 56 84 10
333-28100748 KLF-243 3" 106 20 53 33 91.5 71 71 96 12
333-28100749 KLF-323 4" 114 24 54 36 119.5 99 99 127 12





KLDP
材質：SCS14A
単位：mm
商品コード 型式 呼び寸法(B) L1 L2 L3 φD φｄ
333-28100761 KLDP-063 ※3/4 37 28 9 32 21
333-28100762 KLDP-083 1" 45 33 12 36.7 24
333-28100763 KLDP-103 1"1/4 54 40 14 45.5 29
333-28100764 KLDP-123 1"1/2 59 43 16 53.4 35
333-28100765 KLDP-163 2" 66 46 20 63 45
333-28100766 KLDP-203 2"1/2 73 51 22 75.7 56
333-28100767 KLDP-243 3" 76 52 24 91.5 71
333-28100768 KLDP-323 4" 83 56 27 119.5 99
※1/2、3/4のアダプターとカプラーの接続部は共用になります。





KLC

材質：SCS14A

単位：mm
商品コード 型式 呼び寸法(B) L1 L2 L3 D1 D2 φｄ1 φｄ2 φA
333-28100781 KLC-063 ※3/4 83 32 51 (118) 53 32.4 14 20.5
333-28100782 KLC-083 1" 100 40 60 (143) 61 37.3 21 27
333-28100783 KLC-103 1"1/4 111 47 64 (185) 81 46 28 34
333-28100784 KLC-123 1"1/2 114 48 66 (193) 89 54 33.5 40
333-28100785 KLC-163 2" 132 55 77 (203) 99 63.8 46 52.5
333-28100787 KLC-243 3" 163 59 104 (264) 138 92.3 66.5 79
333-28100788 KLC-323 4" 176 62 114 (292) 166 120.3 93 104.5
※1/2、3/4のアダプターとカプラーの接続部は共用になります。

KLCの部品材質表
番号 構成部品名称 材料 個数 番号 構成部品名称 材料 個数 番号 構成部品名称 材料 個数
1 ボディ SCS14A 1 3 カムレバーピン SUS304 2 5 パッキン NBR 1
2 カムレバー SUS304 2 4 リング SUS304 2 - - - -





KLD
材質：SCS14A
単位：mm
商品コード 型式 呼び寸法(B)
Rc		 L1 L2 L3 D1 D2 φｄ1 φｄ2 Ｈ Ｆ(角形)
333-28100801 KLD-043 1/2 53 32 21 (118) 53 32.4 21 32 6
333-28100802 KLD-063 3/4 53 32 21 (118) 53 32.4 21 32 6
333-28100803 KLD-083 1" 64 40 24 (143) 61 37.3 24 40 6
333-28100804 KLD-103 1"1/4 69 47 22 (185) 81 46 29 48 8
333-28100805 KLD-123 1"1/2 71 48 23 (193) 89 54 35 56 8
333-28100806 KLD-163 2" 79 55 24 (203) 99 63.8 45 67 10
333-28100807 KLD-203 2"1/2 83 57 26 (215) 111 76.5 56 84 10
333-28100809 KLD-323 4" 96 62 34 (292) 166 120.3 99 127 12

KLDの部品材質表
番号 構成部品名称 材料 個数 番号 構成部品名称 材料 個数 番号 構成部品名称 材料 個数
1 ボディ SCS14A 1 3 カムレバーピン SUS304 2 5 パッキン NBR 1
2 カムレバー SUS304 2 4 リング SUS304 2 - - - -





KLB
材質：SCS14A
単位：mm
商品コード 型式 呼び寸法(B)
R		 L1 L2 L3 D1 D2 φｄ1 φｄ2
333-28100821 KLB-043 1/2 53 32 21 (118) 53 32.4 14
333-28100822 KLB-063 3/4 53 32 21 (118) 53 32.4 19
333-28100823 KLB-083 1" 64 40 24 (143) 61 37.3 24
333-28100824 KLB-103 1"1/4 73 47 26 (185) 81 46 29
333-28100825 KLB-123 1"1/2 74 48 26 (193) 89 54 35
333-28100826 KLB-163 2" 81 55 26  (203) 99  63.8 45
333-28100827 KLB-203  2"1/2 88 57 31  (215)  111  76.5 56
333-28100828 KLB-243 3" 92 59 33  (264)  138  92.3 71
333-28100829 KLB-323 4" 98 62 36  (292)  166 120.3 99

KLBの部品材質表
番号 構成部品名称 材料 個数 番号 構成部品名称 材料 個数 番号 構成部品名称 材料 個数
1 ボディ SCS14A 1 3 カムレバーピン SUS304 2 5 パッキン NBR 1
2 カムレバー SUS304 2 4 リング SUS304 2 - - - -






KLDC
材質：SCS14A
単位：mm
商品コード 型式 呼び寸法(B) L1 L2 L3 D1 D2 φｄ
333-28100841 KLDC-063 ※3/4 42.7 34 8.7 (118) 53 32.4
333-28100842 KLDC-083 1" 52 39.2 12.8 (143) 61 37.3
333-28100843 KLDC-103 1"1/4 63.7 48 15.7 (185) 81 46
333-28100844 KLDC-123 1"1/2 65.5 50 15.5 (193) 89 54
333-28100845 KLDC-163 2" 78.3 57 21.3 (203) 99  63.8
333-28100846 KLDC-203 2"1/2 82 62 20 (215)  111  76.5
333-28100847 KLDC-243 3" 88 64 24 (264)  138  92.3
333-28100848 KLDC-323 4" 91 67 24 (292)  166 120.3
※1/2、3/4のアダプターとカプラーの接続部は共用になります。

KLDCの部品材質表
番号 構成部品名称 材料 個数 番号 構成部品名称 材料 個数 番号 構成部品名称 材料 個数
1 ボディ SCS14A 1 3 カムレバーピン SUS304 2 5 パッキン NBR 1
2 カムレバー SUS304 2 4 リング SUS304 2 - - - -

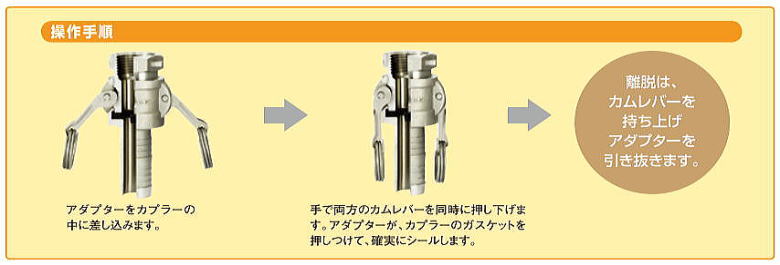

操作手順
