船用電線貫通金物一覧

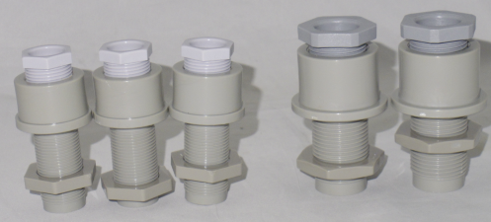

樹脂製　船用電線貫通金物　JIS　F8801準拠品　箱用締付型

889

難燃性（V-0相当）のPBTが主材質で、ｻｲｽﾞのﾗｲﾝﾅｯﾌﾟが豊富な経済性にも優れた船用電線貫通金物です。

船用電線貫通金物他タイプ、関連商品一覧はこちら

↓↓

※型式末尾記号a～cは以下部品表 1～7でのご提供、末尾fは、以下の部品表 1～6+8のご提供です。

〇部品表
番号	名称	材質	番号	名称	材質
1	締付ｸﾞﾗﾝﾄﾞ	PBT樹脂	5	ﾒｸﾗﾌﾞﾀ	鉄+ﾒｯｷ
2	本体	PBT樹脂	6	ﾊﾝﾌﾟ	合成ｺﾞﾑ
3	締付ﾅｯﾄ	鉄+ﾒｯｷ	7	ｶﾞｽｹｯﾄﾊﾟｯｷﾝ	合成ｺﾞﾑ
4	座金ｘ2枚	鉄+ﾒｯｷ	8	ﾌﾘｰ型ｶﾞｽｹｯﾄﾊﾟｯｷﾝ	合成ｺﾞﾑ

※座金２枚はｶﾞｽｹｯﾄﾊﾟｯｷﾝ上下に使用します。

●型式表示方法：型式とパッキン内径から記号をお選びください。

例：　AM-15a

記号ｆはﾌﾘｰ型のｶﾞｽｹｯﾄﾊﾟｯｷﾝとなり以下の様な形状のゴムになります。

※ﾌﾘｰ型ｶﾞｽｹｯﾄﾊﾟｯｷﾝ(記号：f)

※通常のｶﾞｽｹｯﾄﾊﾟｯｷﾝ(記号：a～c）

ﾌﾘｰ型ｶﾞｽｹｯﾄﾊﾟｯｷﾝは真ん中に薄い膜があり、ﾄﾞﾗｲﾊﾞｰやｶｯﾀｰで小さな穴をあけてからｹｰﾌﾞﾙを通します。



締付ﾅｯﾄ	本体	締付ｸﾞﾗﾝﾄﾞ

単位：（mm)

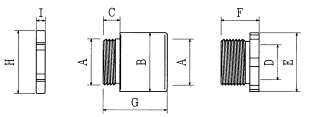

●寸法表
型式	記号	ネジ	ｶﾞｽｹﾄﾊﾟｯｷﾝ内径	本体外径（B)	本体長さ（G)	ネジ長（C)	締付グランド内径（D）	締付グランド最大外径（E）	締付グランド長（F)	締付ﾅｯﾄ外径（H)	締付ﾅｯﾄ板厚（I)
AM-15	a	PF1/2	9	28.4	41.3	15	15	28	21	27	4
	b		10
	c		11
	f		9～11
AM-20	a	PF3/4	12	34	45	15	20	30.8	23	33	4
	b		13
	c		15
	f		12～15
AM-25	a	PF1	16	42.8	48.8	16	24	43.7	26	41	5.5
	b		18
	c		20
	f		16～20
AM-30	a	PF1 1/4	22	52	51	16	31	52.6	28	49	5.5
	b		24
	c		26
	f		22～26
AM-35	a	PF1 1/2	28	62.5	54.6	17	38	63.6	29	61	5.5
	b		30
	f		28～34
AM-40	a	PF1 1/2	32	62.5	54.6	17	38	63.6	29	61	5.5
	b		34
	f		28～34
AM-45	a	PF2	36	75	59.3	18	47	74	34	74	5.5
	b		38
	c		40
	f		36～44
AM-50	a	PF2	42	75	59.3	18	47	74	34	74	5.5
	b		44
	f		36～44

FRP船用ケーブルグランド　船用電線貫通金物

FRP

889

船用電線貫通金物他タイプ、関連商品一覧はこちら

↓↓

※以下の部品表の1～5の組み合わせでのご提供です。

〇部品表
番号	名称	材質
1	締付ｸﾞﾗﾝﾄﾞ	ﾎﾟﾘｶｰﾎﾞﾈｰﾄ
2	本体	ﾎﾟﾘｶｰﾎﾞﾈｰﾄ
3	締付ﾅｯﾄ　ｻｲｽﾞ25	PBT
3	締付ﾅｯﾄ　ｻｲｽﾞ15＆20	ﾎﾟﾘｶｰﾎﾞﾈｰﾄ
4	座金x2枚	鉄+ﾒｯｷ
5	ｶﾞｽｹｯﾄﾊﾟｯｷﾝ	合成ゴム

※座金２枚はｶﾞｽｹｯﾄﾊﾟｯｷﾝ上下に使用します。

●型式表示方法：型式とパッキン内径から記号をお選びください。

例：　FRP-15a

記号ｆはﾌﾘｰ型のｶﾞｽｹｯﾄﾊﾟｯｷﾝとなり以下の様な形状のゴムになります。

※ﾌﾘｰ型ｶﾞｽｹｯﾄﾊﾟｯｷﾝ(記号：f)

※通常のｶﾞｽｹｯﾄﾊﾟｯｷﾝ(記号：a～c）

ﾌﾘｰ型ｶﾞｽｹｯﾄﾊﾟｯｷﾝは真ん中に薄い膜があり、ﾄﾞﾗｲﾊﾞｰやｶｯﾀｰで小さな穴をあけてからｹｰﾌﾞﾙを通します。

単位：（mm)

●寸法表
型式	記号	ｶﾞｽｹｯﾄﾊﾟｯｷﾝ内径	ネジ	ネジ長さ	締め付けｸﾞﾗﾝﾄﾞ最大外径	本体最大外径	本体内径	締付ﾅｯﾄ対辺	締付ﾅｯﾄ厚さ
FRP-15	a	9	PF1/2	49	32	37	15	32	6
	b	10
	c	11
	f	9～11
FRP-20	a	12	PF3/4	50	39	43	20	38	7
	b	13
	c	15
	f	12～15
FRP-25	a	16	PF1	49	46	51	25	46	7
	b	18
	c	20
	f	16～20

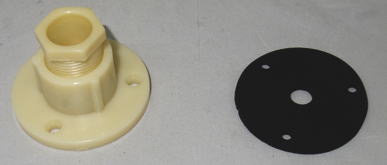

フランジ付きケーブルグランド（樹脂製）　船用電線貫通金物

889

船用電線貫通金物他タイプ、関連商品一覧はこちら

↓↓

※以下の部品表の1～6の組み合わせでのご提供です。

〇部品表
番号	名称	材質
1	締付ｸﾞﾗﾝﾄﾞ	ナイロン
2	本体	ナイロン
3	座金ｘ2枚	鉄+ﾒｯｷ
4	ｶﾞｽｹｯﾄﾊﾟｯｷﾝ	合成ゴム
5	ﾒｸﾗﾌﾞﾀ	鉄+ﾒｯｷ
6	ｽﾎﾟﾝｼﾞｶﾞｽｹｯﾄﾊﾟｯｷﾝ	合成ｺﾞﾑｽﾎﾟﾝｼﾞ

※座金２枚はｶﾞｽｹｯﾄﾊﾟｯｷﾝ上下に使用します。

記号ｆはﾌﾘｰ型のｶﾞｽｹｯﾄﾊﾟｯｷﾝとなり以下の様な形状のゴムになります。

※ﾌﾘｰ型ｶﾞｽｹｯﾄﾊﾟｯｷﾝ(記号：f)

※通常のｶﾞｽｹｯﾄﾊﾟｯｷﾝ(記号：a～c）

ﾌﾘｰ型ｶﾞｽｹｯﾄﾊﾟｯｷﾝは真ん中に薄い膜があり、ﾄﾞﾗｲﾊﾞｰやｶｯﾀｰで小さな穴をあけてからｹｰﾌﾞﾙを通します。

単位：（mm)

●寸法表
型式	ｶﾞｽｹｯﾄﾊﾟｯｷﾝ内径	高さ	フランジ外径ｘ厚み	PCD	フランジ穴形状
FF-20a	12	約45	65ｘ6ｔ	50	3か所ｘ3～5φ皿穴
FF-20b	13
FF-20c	15
FF-20f	12～15

※ﾌﾗﾝｼﾞの下部ﾊﾟｯｷﾝの厚みは6mmで、ﾌﾗﾝｼﾞ部金属部分の厚み3mmと合わせると9mmになります。
