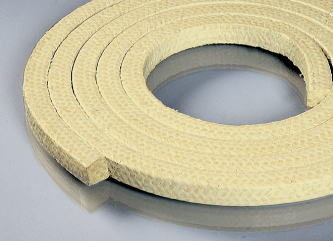

アラミド ファイバー テフロン含浸編組パッキン
(メカニカルグランドパッキン)
244
#4177-LW
特長： 高品質のアラミド繊維YarnにPTFE樹脂を含浸処理し編組したパッキンです。
適用流体： ・水 ・蒸気 ・油 ・潤滑油 ・弱酸 ・弱アルカリ
・ニス ・有機溶剤 ・ガス ・スラリー
・塩類溶液 ・炭化水素 ・グリース
※ご使用にあたっては現物にてご評価の上、ご使用ください。
不適用流体： ・強酸 ・強アルカリ ・高腐食性流体
・アルカリ金属
(A shaft (sleeve) hardness)=60HRC
性能表（参考値）
使用限界温度 -150℃〜+280℃
圧力 2.0MPa(20kgf/cm2) Rotating
8.0MPa(80kgs/cm2) Oscillating
15MPa(150kgs/cm2) Static
周速 5m/sec
PH 2〜13
比重 1.4g/cm3

特記
・impa CODE/81-04-71〜86
・Japan Food Research Laboratories
  (No.205111274-001)
・環境負荷削減を実現するパッキンです
  (ECOPLAN)
断面寸法：呼び寸法
  横
 縦

〇寸法表
型式 呼び寸法（縦ｘ横）mm インチ 長さ m
244-4177-01 3x3 1/8 3
244-4177-02 5x5 3/16
244-4177-03 6.5x6.5 1/4
244-4177-04 8x8 5/16
244-4177-05 9.5x9.5 3/8
244-4177-06 11x11 7/16
244-4177-07 12.5x12.5 1/2
244-4177-08 14.5x14.5 9/16
244-4177-09 16x16 5/8
244-4177-10 17.5x17.5 11/16
244-4177-11 19x19 3/4
244-4177-12 20.5x20.5 13/16
244-4177-13 22x22 7/8
244-4177-14 25x25 1




アスベストゼロ テフロン含浸編組パッキン(潤滑油入り)
(メカニカルグランドパッキン)
244

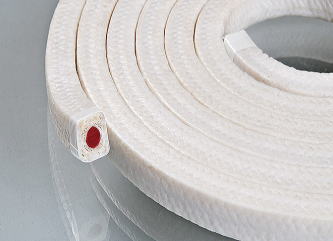

#4147-LSR
特長： 無機繊維に新しく開発された特殊繊維の合成コンポジットヤーンの中芯に高弾性のシリコンゴム丸紐を挿入、特殊潤滑剤とPTFE-Dispersionで含浸処理工程後、編組したDYNAMIC SEAL Packingです。
適用流体： ・清水 ・海水 ・アルカリ溶剤 ・各種油系流体
・酸 ・有機溶剤
・ファインケミカル(硫酸、強アルカリ、強酸化性酸を除く)
※ご使用にあたっては現物にてご評価の上、ご使用ください。
使用用途： Blender, Mixer, Agitator, Washer, Pulper, Hydraulic pulper etc.
性能表（参考値）
使用限界温度 -90℃〜+240℃
圧力 10MPa(100kgf/cm2)
周速 10m/sec
PH 2〜12
PV 11.5MPa(115kgf/cm2-m/s)
潤滑剤 Silicon Oil Zero
比重 1.5g/cm3

特記
・impa CODE/81-04-01〜15
断面寸法：呼び寸法
横
 縦

〇寸法表
型式 呼び寸法（縦ｘ横）mm インチ 長さ m 標準重量 kg
244-4147LSR-01 9.5x9.5 3/8 10 1.25
244-4147LSR-02 11x11 7/16 1.75
244-4147LSR-03 12.5x12.5 1/2 2.15
244-4147LSR-04 14.5x14.5 9/16 2.5
244-4147LSR-05 16x16 5/8 3.1
244-4147LSR-06 17.5x17.5 11/16 4.25
244-4147LSR-07 19x19 3/4 5.1
244-4147LSR-08 20.5x20.5 13/16 5.8
244-4147LSR-09 24x24 15/16 6.9
244-4147LSR-10 25x25 1 7.7
※標準長さ以外、長尺長さも製作できます。




アスベストゼロ テフロン含浸編組パッキン(潤滑油入り)
(メカニカルグランドパッキン)
244

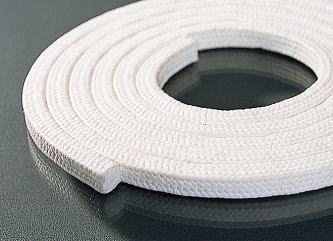

#4147-L
特長： 無機繊維と特殊繊維を新しく開発された合成コンポジットヤーンの処理法によって構成され特殊潤滑剤とTFE-Dispersionで緻密な編組構成によって仕上げ処理されたケミカルパッキンです。
適用流体： ・清水 ・海水 ・アルカリ溶剤 ・各種油系流体
・酸 ・有機溶剤
・ファインケミカル(硫酸、強アルカリ、強酸化性酸を除く)
※ご使用にあたっては現物にてご評価の上、ご使用ください。
使用用途： 回転ポンプ、往復動ポンプ、リファイナー、アジテーター、パルパー、環境機器、パルプ、製紙機械、製鉄所、食品機械、石油化学工業、船舶。
性能表（参考値）
使用限界温度 -100℃〜+280℃
圧力 10MPa(100kgf/cm2)
周速 10m/sec
PH 2〜12
PV 11.5MPa(115kgf/cm2-m/s)
潤滑剤 Silicon Oil Zero
比重 1.8g/cm3
断面寸法：呼び寸法
  横
 縦
特記
・Japan Food Research Laboratories(No.204060808-002)
・環境負荷削減を実現するパッキンです(ECOPLAN)

〇寸法表
型式 呼び寸法（縦ｘ横）mm インチ 長さ m
244-4147-01 3x3 1/8 3
244-4147-02 5x5 3/16
244-4147-03 6.5x6.5 1/4
244-4147-04 8x8 5/16
244-4147-05 9.5x9.5 3/8
244-4147-06 11x11 7/16
244-4147-07 12.5x12.5 1/2
244-4147-08 14.5x14.5 9/16
244-4147-09 16x16 5/8
244-4147-10 17.5x17.5 11/16
244-4147-11 19x19 3/4
244-4147-12 20.5x20.5 13/16
244-4147-13 22x22 7/8
244-4147-14 25x25 1
※標準長さ以外、長尺長さも製作できます。

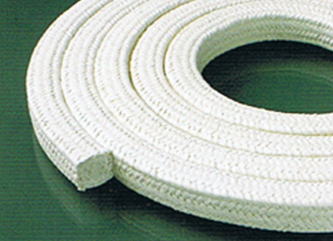

スーパーフロン テフロンファイバー インターロックパッキン(潤滑油入り)
(メカニカルグランドパッキン)
244
特長： 100%テフロンファイバーをPTFE-Dispersionと耐熱性潤滑剤で含浸処理し編組した回転機器用パッキンです。
適用流体： ・清水 ・海水 ・汚水 ・油・有機溶剤
・炭化水素 ・腐食流体 ・強アルカリ ・強酸
※ご使用にあたっては現物にてご評価の上、ご使用ください。
使用用途： 各種ケミカルポンプ、攪拌機。
性能表（参考値）
使用限界温度 -100℃〜+280℃
圧力 5.0MPa(50kgf/cm2)
周速 10m/sec
PH 0〜14
潤滑剤 Silicon Oil Zero
比重 1.5g/cm3
断面寸法：呼び寸法
  横
 縦
特記
・Japan Food Research Laboratories(No.204060808-002)
・環境負荷削減を実現するパッキンです(ECOPLAN)

〇寸法表
型式 呼び寸法（縦ｘ横）mm インチ 長さ m
244-4130-05 3x3 1/8 3
244-4130-06 5x5 3/16
244-4130-07 6.5x6.5 1/4
244-4130-08 8x8 5/16
244-4130-09 9.5x9.5 3/8
244-4130-10 11x11 7/16
244-4130-11 12.5x12.5 1/2
244-4130-12 14.5x14.5 9/16
244-4130-13 16x16 5/8
244-4130-14 17.5x17.5 11/16
244-4130-15 19x19 3/4
244-4130-16 20.5x20.5 13/16
244-4130-17 22x22 7/8
244-4130-18 25x25 1
※標準長さ以外、長尺長さも製作できます。
