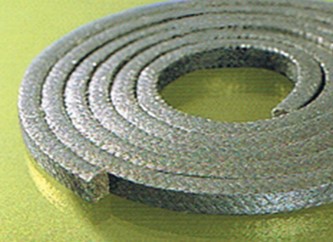

アスベストゼロ　耐熱グラファイト編組パッキン
(メカニカルグランドパッキン)
244
#1818-L
特長： 無機、有機繊維の混紡Yarnに耐熱性潤滑剤と黒鉛で含浸処理したYarnを編組したパッキンです。
耐熱性と耐化学薬品性に優れ、柔軟性に富み汎用バルブ用及びポンプ用パッキンとして広い分野で使用されます。
適用流体： ・清水 ・弱酸 ・弱アルカリ ・各種塩類溶液
・油 ・汚水 ・溶剤(アルコール)
・都市排水 ・工場廃水 ・一般ガス
※ご使用にあたっては現物にてご評価の上、ご使用ください。
使用用途： 各種ポンプ、撹拌軸用バルブ、エキスパンションジョイント、製鉄所、パルプ、製紙、セメント工場、船舶等。
性能表（参考値）
使用限界温度 -50〜280℃
圧力 6.5MPa
周速 0-15/sec
PH 5〜11
比重 1.5ｇ/cm3

特記・impa CODE/81-13-01〜12
断面寸法：呼び寸法
  横
 縦

〇寸法表
型式 呼び寸法（縦ｘ横）mm インチ 長さ m
244-1818-01 3x3 1/8 3
244-1818-02 5x5 3/16
244-1818-03 6.5x6.5 1/4
244-1818-04 8x8 5/16
244-1818-05 9.5x9.5 3/8
244-1818-06 11x11 7/16
244-1818-07 12.5x12.5 1/2
244-1818-08 14.5x14.5 9/16
244-1818-09 16x16 5/8
244-1818-10 17.5x17.5 11/16
244-1818-11 19x19 3/4
244-1818-12 20.5x20.5 13/16
244-1818-13 22x22 7/8
244-1818-14 25x25 1

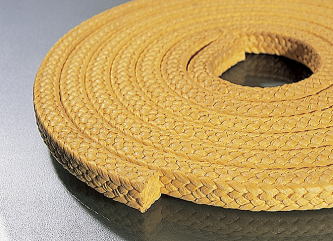

イエローファイバー(R) 編組パッキン
(メカニカルグランドパッキン)
244
#4188
特長： 高強度アラミド繊維(KEVLAR)(R)YarnをPTFE-Dispersionと耐熱性潤滑剤を含浸処理し編組したパッキンです。
耐摩耗性に優れ弾性、耐熱性、と耐化学薬品性に優れ長期間安定したシールライフを約束できます。
適用流体： ・酸 ・アルカリ ・有機溶剤 ・清海水
・炭化水素 ・油 ・汚水 ・工業廃水
・パルプ用白液 ・緑液 ・黒液
※ご使用にあたっては現物にてご評価の上、ご使用ください。
使用用途： 各種ポンプ、ケミカルポンプ、食品機器、パルプ製紙、スラリー、リファイブレーター、ジョナス、リファイナー、石油化学工業、石油精製、火力発電所、製紙工場、船舶。
性能表（参考値）
使用限界温度 -220℃〜+300℃
圧力 10MPa(100kgf/cm2)
周速 20m/sec
PH 2〜13
比重 1.5g/cm3
断面寸法：呼び寸法
  横
 縦
特記
・i impa CODE/81-04-51〜57
・Japan Food Research Laboratories(No. OS 28080118-001)
・環境負荷削減を実現するパッキンです(ECOPLAN)

〇寸法表
型式 呼び寸法（縦ｘ横）mm インチ 長さ m
244-4188-01 3x3 1/8 3
244-4188-02 5x5 3/16
244-4188-03 6.5x6.5 1/4
244-4188-04 8x8 5/16
244-4188-05 9.5x9.5 3/8
244-4188-06 11x11 7/16
244-4188-07 12.5x12.5 1/2
244-4188-08 14.5x14.5 9/16
244-4188-09 16x16 5/8
244-4188-10 17.5x17.5 11/16
244-4188-11 19x19 3/4
244-4188-12 20.5x20.5 13/16
244-4188-13 22x22 7/8
244-4188-14 25x25 1
※標準長さ以外、長尺長さも製作できます。

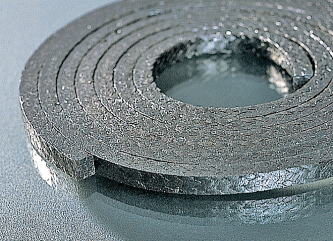

G-スペシャル グラフォイル編組パッキン
(メカニカルグランドパッキン)
244
#8800
特長： G-SPECIAL Graph-foil編組パッキンは純膨張黒鉛リボンをYarnに変え編組した独自の製品です。技術進歩によって簡単に装着ができ、長期間ポンプ、バルブに使用できます。柔軟性、自己潤滑性に優れ化学的に不活性で熱伝導率が高いという特性を持ち、最高のシールライフと安定した性能を約束できます。一切の補強材を使用せず優れた物理特性と機械的強度が得られます。
ワイヤー(補強線)などを用いず軸素材の損傷を起こしません。脱アスベスト、省エネ、省蒸、廃水漏れ処理量の低減等の環境製品。
適用流体： ・高温蒸気 ・高温水 ・油 ・熱媒 ・有機溶剤
・炭化水素 ・ガス ・アルカリ ・酸 ・水
・アンモニア(発煙硝酸、王水を除く)
※ご使用にあたっては現物にてご評価の上、ご使用ください。
使用用途： 火力発電所、ボイラー給水ポンプ、復水ポンプ、 ヒータードレインポンプ、循環ポンプ、パルプ製紙、黒液、白液、緑液、ミキサー攪拌機、ポンプ、バルブ、石油精製、石油化学工業、高圧ガスプラント、低温プラント、環境事業、製鉄所、船舶。
性能表（参考値）
使用限界温度 -220℃〜+300℃
圧力 3.0MPa(30kgf/cm2) Rotary
25MPa(250kgf/cm2) Reciprocating
25MPa(250kgf/cm2) Valve (ANSI -class-600)
周速 30m/sec
PH 0〜14
比重 1.0g/cm3
断面寸法：呼び寸法
  横
 縦
特記
・impa CODE/81-05-46〜60
・環境負荷削減を実現するパッキンです(ECOPLAN)

〇寸法表
型式 呼び寸法（縦ｘ横）mm インチ 長さ m
244-8800-01 3x3 1/8 3
244-8800-02 5x5 3/16
244-8800-03 6.5x6.5 1/4
244-8800-04 8x8 5/16
244-8800-05 9.5x9.5 3/8
244-8800-06 11x11 7/16
244-8800-07 12.5x12.5 1/2
244-8800-08 14.5x14.5 9/16
244-8800-09 16x16 5/8
244-8800-10 17.5x17.5 11/16
244-8800-11 19x19 3/4
244-8800-12 20.5x20.5 13/16
244-8800-13 22x22 7/8
244-8800-14 25x25 1
※標準長さ以外、長尺長さも製作できます。

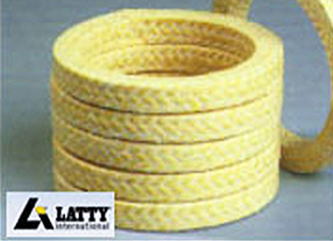

ラティ(R)フロン イエローファイバーパッキン
(メカニカルグランドパッキン)
244
LATTY#4788
特長： ラティフロンイエローファイバーパッキンはアラミド繊維(KEVLARR)をLATTY社(フランス)が開発し、特許を取得した特殊なヤーン処理法"FILCOAT"(PTFEと不活性特殊潤滑油の化合物を独自のプロセスで個々のヤーンに充填処理するシステム)で編み込んで製造されたパッキンです。
適用流体： ・清水 ・海水 ・工業廃水 ・酸 ・アルカリ溶液
・有機溶剤 ・各種油系 ・塩酸
・酢酸など酸性溶剤(酸素を除く全てのガス)
※ご使用にあたっては現物にてご評価の上、ご使用ください。
使用用途： 製紙、パルプ、製糖、石油、化学、造船、エネルギー(原子力発電所)。食品(チョコレート、 コーンフレーク、水飴、小麦粉、ビール)。医薬品など広範囲な業界で多数の用途で使用が見られます。
性能表（参考値）
使用限界温度 -220℃〜+300℃
圧力 20MPa(203kgf/cm2)
2900Psi
周速 25m/sec(5000fpm)
PH 2〜13
断面寸法：呼び寸法
  横
 縦
特記
・環境負荷削減を実現するパッキンです(ECOPLAN)
・Japan Food Research Laboratories(No. OS 28080118-002)

〇寸法表
型式 呼び寸法（縦ｘ横）mm インチ 長さ m
244-4788-01 5x5 3/16  25
244-4788-02 6.35x6.35 1/4  20
244-4788-03 8x8 5/16 15
244-4788-04 9.5x9.5 3/8 12
244-4788-05 10x10 25/64 12
244-4788-06 11x11 7/16 11
244-4788-07 12.7x12.7 1/2 11
244-4788-08 14x14 9/16 10
244-4788-09 16x16 5/8 10
244-4788-10 18x18 11/16  10
244-4788-11 19x19 3/4  10
244-4788-12 20x20 25/32  10
244-4788-13 22x22 7/8  10
244-4788-14 25.4x25.4 1  10
※標準長さ以外、長尺長さも製作できます。

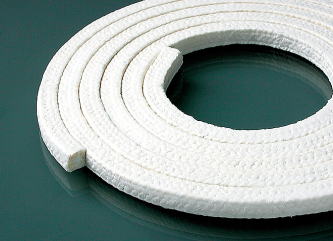

ホワイトアラミドファイバー テフロン含浸編組パッキン
(メカニカルグランドパッキン)
244
#4189-L
特長： Dupont社のNomex(R)フィラメントヤーン(アラミド芳香族ポリアミド)を使用したパッキンにPTFE-Dispersionと耐熱性潤滑剤と不活性ミネラル油で特殊含浸処理し編組したアスベストゼロのケミカルパッキンです。
適用流体： ・水 ・下水 ・蒸気 ・溶剤 ・化学薬品
・酸 ・腐食剤 ・アルカリ ・油 ・パルプ
・製紙工場で使用できる液体原料
・苛性 ・漂白液 ・薬液等
※ご使用にあたっては現物にてご評価の上、ご使用ください。
使用用途： パルプ、製紙、ハイドロパルパー、アジテーター、ミキサー、ニーダー、高粘度ポンプ、プランジャーポンプ、攪拌機、スラリーポンプ、各種ケミカルポンプ、化学工業、下水処理場、食品機械、化学機器、製薬、製鉄所
性能表（参考値）
使用限界温度 -100℃〜+290℃
圧力 3.5MPa(35kgf/cm2) Rotating
15MPa(150kgf/cm2) Reciprocating
20MPa(200kgf/cm2) Static
周速 15m/sec
PH 1〜13
PH 1〜13
潤滑剤 Silicon Oil Zero
比重 1.5g/cm3
断面寸法：呼び寸法
  横
 縦
特記
・impa CODE/81-04-72〜86
・Japan Food ResearchLaboratories(No. 204060808-003)
・環境負荷削減を実現するパッキンです(ECOPLAN)

〇寸法表
型式 呼び寸法（縦ｘ横）mm インチ 長さ m
244-4189-01 3x3 1/8 3
244-4189-02 5x5 3/16 3
244-4189-03 6.5x6.5 1/4 3
244-4189-04 8x8 5/16 3
244-4189-05 9.5x9.5 3/8 3
244-4189-06 11x11 7/16 3
244-4189-07 12.5x12.5 1/2 3
244-4189-08 14.5x14.5 9/16 3
244-4189-09 16x16 5/8 3
244-4189-10 17.5x17.5 11/16 3
244-4189-11 19x19 3/4 3
244-4189-12 20.5x20.5 13/16 3
244-4189-13 22x22 7/8 3
244-4189-14 25x25 1 3
※標準長さ以外、長尺長さも製作できます。
