ＡＷ型継手（ステンレス製）
244
AW型継手（ステンレス製）
特長
● 高圧・高温・超低温に耐えられます。
● 締付けトルクが小さく、捻じれが生じない
理想的なシールです。
● 衝撃・振動にビクともしません。
● ナットのねじ部に焼き付きを起こしません。
● 真空ラインに使用できます。
● 繰り返し脱着に優れています。

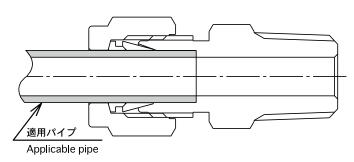

構造断面図
材質： SUS316
継手本体、ナット及びフェルールの材質は全て、SUS316を使用しております。
使用温度： -196℃〜600℃（参考値）
使用圧力： 詳細資料をご覧下さい。
■適用するパイプの種類
JIS G 3459配管用ステンレス鋼鋼管に規定するSUS304TP、SUS316TPに準ずるステンレス鋼鋼管。

・適用するパイプの基本条件は下記の詳細資料をご覧下さい。
・インサート併用でプラスチックチューブ使用可。
 推奨締付トルク
ねじサイズ 締付トルク(N・m)
R1/8 7〜9
R1/4 12〜14
R3/8 22〜24
R1/2 28〜30
適用するパイプの条件、使用圧力、締付け方法、再締付け方法、注意事項等・・・
※詳細資料はこちら⇒ 詳細資料
AW型継手（ステンレス製）& SUSジョイント 一覧表
ハーフユニオン エルボユニオン 両口
エルボユニオン		 チーズユニオン 両口
チーズユニオン
ストレートユニオン 異径ユニオン
AWＵ		 レジューサー
AWR		 Ｔ型メスユニオン
AWPT		 Ｃ型ユニオン
AWC
Ｄ型ユニオン
AWD		 バルクヘッドユニオン
AWE		 隔壁ハーフユニオン
AWEH		 隔壁メスユニオン
AWEP		 圧力計ユニオン
AWP
メスユニオン
AWPW		 袋ナット
AWN		 フェルール（フロント）AWFF フェルール（リア）
AWFR		 PTパネル
（ステンレス製）
DAW-○○-SUS
インサートリング

異径ユニオン　AWＵ
 　
（unit：mm）
コード 適用パイプ
外径φ		 A C1 C2 D1 D2 E F(HEX) G1(HEX) G2(HEX) Ｈ 質量（ｇ）
Mass
T1 T2
244-AWU-3.4-0 3 4 40.7 15.9 17.8 13.4 15.3 2.5 14 12 14 26.5 36
244-AWU-4.6-0 4 6 42.7 17.8 17.9 15.3 15.4 3.5 14 14 14 28 39
244-AWU-6.8-0 6 8 43.7 17.9 18.8 15.4 16.8 5 14 14 15.87 28.5 41
244-AWU-8.10-0 8 10 45.6 18.8 19.8 16.8 17.8 6 17 15.87 19 30 59
244-AWU-10.12-0 10 12 49.6 19.8 22.8 17.8 22.8 8 22 19 23 31 95

レジューサー　AWR
 　

（unit：mm）
コード 適用パイプ
外径φ		 A C D E F
(HEX)		 G
(HEX)		 Ｈ 質量
（ｇ）
Mass
T1 T2
244-AWR-3.4-0 3 4 40.9 15.9 13.4 2.5 12 12 34 18
244-AWR-3.6-0 3 6 40.9 15.9 13.4 2.5 12 12 34 19
244-AWR-4.6-0 4 6 43.8 17.8 15.3 3.5 14 14 36.5 27
244-AWR-4.8-0 4 8 43.8 17.8 15.3 3.5 14 14 36.5 28
244-AWR-6.8-0 6 8 43.9 17.9 15.4 5 14 14 36.5 26
244-AWR-6.10-0 6 10 48.9 17.9 15.4 5 14 14 41.5 28
244-AWR-8.10-0 8 10 49.8 18.8 16.8 6 14 15.87 42 31
244-AWR-8.12-0 8 12 53.8 18.8 16.8 6 14 15.87 46 33
244-AWR-10.12-0 10 12 54.8 19.8 17.8 8 17 19 47 46

Ｔ型メスユニオン　AWPT
 　
（unit：mm）
コード 適用パイプ
外径φ
T		 P
（Rc or NPT）		 A B D E G
(HEX)		 H K 質量
（ｇ）
Mass
244-AWPT-3-1 3 1/8 26.9 22 13.4 2.5 12 40 53.8 48
244-AWPT-4-1 4 1/8 28.8 22 15.3 3.5 14 43 57.6 71
244-AWPT-6-1 6 1/8 28.9 22 15.4 5 14 43 57.8 65
244-AWPT-6-2 6 1/4 28.9 22 15.4 5 14 43 57.8 79
244-AWPT-8-2 8 1/4 29.8 22 16.8 6 15.87 44 59.6 86
244-AWPT-10-2 10 1/4 30.8 22 17.8 8 19 46 61.6 100
244-AWPT-12-3 12 3/8 38.3 27 22.8 10 23 55 76.6 197
※NPTねじタイプは受注生産品になります。

Ｃ型ユニオン　AWC
 　
（unit：mm）
コード 適用パイプ
外径φ
T		 P（R or NPT） A B C D E G(HEX) H J K 質量（ｇ）
Mass
244-AWC-3-1 3 1/8 24.9 11 21 13.4 2.5 12 18 36 49.8 45
244-AWC-4-1 4 1/8 27.8 11 21 15.3 3.5 14 20.5 41 55.6 64
244-AWC-6-1 6 1/8 27.9 11 21 15.4 5 14 20.5 41 55.8 60
244-AWC-6-2 6 1/4 28.9 13 23 15.4 5 14 21.5 43 57.8 69
244-AWC-8-1 8 1/8 29.8 11 22 16.8 5 15.87 22 44 59.6 68
244-AWC-8-2 8 1/4 29.8 13 23 16.8 6 15.87 22 44 59.6 73
244-AWC-10-2 10 1/4 30.8 13 25 17.8 7 19 23 46 61.6 103
244-AWC-12-3 12 3/8 38.3 14 30 22.8 9 23 27.5 55 76.6 199
※NPTねじタイプは受注生産品になります。

Ｄ型ユニオン　AWD
 　
（unit：mm）
コード 適用パイプ
外径φ
T		 P（R or NPT） A B D E G(HEX) H J K 質量（ｇ）
Mass
244-AWD-3-1 3 1/8 24.9 11 13.4 2.5 12 18 39 45.9 45
244-AWD-4-1 4 1/8 27.8 11 15.3 3.5 14 20.5 41.5 48.8 65
244-AWD-6-1 6 1/8 27.9 11 15.4 5 14 20.5 41.5 48.9 43
244-AWD-6-2 6 1/4 28.9 13 15.4 5 14 21.5 44.5 51.9 69
244-AWD-8-1 8 1/8 29.8 11 16.8 6 15.87 22 44 51.8 68
244-AWD-8-2 8 1/4 29.8 13 16.8 6 15.87 22 45 52.8 73
244-AWD-10-2 10 1/4 30.8 13 17.8 8 19 23 48 55.8 102
244-AWD-12-3 12 3/8 38.3 14 22.8 10 23 27.5 57.5 67.8 199
※NPTねじタイプは受注生産品になります。※NPTねじタイプは受注生産品になります。
バルクヘッドユニオン　AWE
 　
（unit：mm）
コード 適用パイプ
外径φ
T		 A B C D E F(HEX) G(HEX) Ｈ 取付
穴径		 最大取付
板厚		 質量（ｇ）
Mass
244-AWE-3-0 3 49.8 22 15.9 13.4 2.5 14 12 36 8.5 10 37
244-AWE-4-0 4 59.6 28 17.8 15.3 3.5 17 14 45 11.5 13 59
244-AWE-6-0 6 59.8 28 17.9 15.4 5 17 14 45 11.5 13 53
244-AWE-8-0 8 62.6 29 18.8 16.8 6 17 15.87 47 13.2 13.5 66
244-AWE-10-0 10 64.6 30 19.8 17.8 8 22 19 49 16.2 14.5 98
244-AWE-12-0 12 73.6 32 22.8 22.8 10 26 23 52 19.5 16 164
隔壁ハーフユニオン　AWEH
 　
（unit：mm）
コード 適用パイプ
外径φ
T		 P
（R or NPT）		 A B D E F(HEX) G(HEX) Ｈ 取付
穴径		 最大取付
板厚		 質量（ｇ）
Mass
244-AWEH-3-1 3 1/8 44.9 11 13.4 2.5 14 12 38 8.5 10 29
244-AWEH-4-1 4 1/8 52.8 11 15.3 3.5 17 14 45.5 11.5 13 45
244-AWEH-6-1 6 1/8 52.9 11 15.4 5 17 14 45.5 11.5 13 44
244-AWEH-6-2 6 1/4 54.9 13 15.4 5 17 14 47.5 11.5 13 51
244-AWEH-8-2 8 1/4 56.8 13 16.8 6 17 15.87 49 13.2 13.5 58
244-AWEH-10-2 10 1/4 57.8 13 17.8 7 22 19 50 16.2 14.5 83
244-AWEH-12-3 12 3/8 64.8 14 22.8 9.5 26 23 54 19.5 16 130
※NPTねじタイプは受注生産品になります
隔壁メスユニオン　AWEP
 　
（unit：mm）
型式 適用パイプ外径φ
T		 P（Rc or NPT） A B D E F(HEX) G(HEX) Ｈ 取付穴径 最大取付
板厚		 質量（ｇ）Mass
244-AWEP-3-1 3 1/8 47.9 11 13.4 2.5 14 12 41 8.5 10 34
244-AWEP-4-1 4 1/8 55.3 11 15.3 3.5 17 14 48 11.5 13 58
244-AWEP-6-1 6 1/8 55.4 11 15.4 5 17 14 48 11.5 13 57
244-AWEP-6-2 6 1/4 55.4 13 15.4 5 17 14 48 11.5 13 51
244-AWEP-8-2 8 1/4 56.8 13 16.8 6 17 15.87 49 13.2 13.5 59
244-AWEP-10-2 10 1/4 57.8 13 17.8 8 22 19 50 16.2 14.5 98
244-AWEP-12-3 12 3/8 66.8 14 22.8 10 26 23 56 19.5 16 159
※NPTねじタイプは受注生産品になります
圧力計ユニオン　AWP
 　
（unit：mm）
型式 適用パイプ
外径φT		 PG（PF） A B C D E F(HEX) G(HEX) Ｈ 質量（ｇ）
Mass
244-AWP-3-1 3 1/8 32.9 12 15.9 13.4 2.5 14 12 26 27
244-AWP-3-2 3 1/4 33.9 15 15.9 13.4 2.5 17 12 27 35
244-AWP-4-1 4 1/8 34.8 12 17.8 15.3 3.5 14 14 27.5 32
244-AWP-4-2 4 1/4 35.8 15 17.8 15.3 3.5 17 14 28.5 36
244-AWP-6-1 6 1/8 34.9 12 17.9 15.4 5 14 14 27.5 30
244-AWP-6-2 6 1/4 35.9 15 17.9 15.4 5 17 14 28.5 36
244-AWP-6-3 6 3/8 37.9 16 17.9 15.4 5 22 14 30.5 55
244-AWP-6-4 6 1/2 39.9 17 17.9 15.4 5 26 14 32.5 71
244-AWP-8-2 8 1/4 36.8 15 18.8 16.8 6 17 15.87 29 38
244-AWP-8-3 8 3/8 38.8 16 18.8 16.8 6 22 15.87 31 34
244-AWP-8-4 8 1/2 40.8 17 18.8 16.8 6 26 15.87 33 74
244-AWP-10-2 10 1/4 37.8 15 19.8 17.8 6 17 19 30 48
244-AWP-10-3 10 3/8 39.8 16 19.8 17.8 6 22 19 32 67
244-AWP-10-4 10 1/2 41.8 17 19.8 17.8 8 26 19 34 83
244-AWP-12-2 12 1/4 40.8 15 22.8 22.8 6 22 23 30 89
244-AWP-12-3 12 3/8 42.8 16 22.8 22.8 6 22 23 32 85
244-AWP-12-4 12 1/2 44.8 17 22.8 22.8 10 26 23 34 101
※NPTねじタイプは受注生産品になります

　
