PVDF　アダプター類
  237

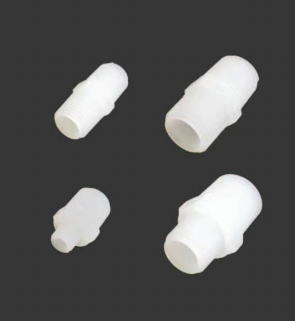

PVDFニップル（NPTネジ）

NPTオスネジの同径・異径ニップルです。
オールkynar（ポリフッ化ビニリデン：PVDF）製です。
使用温度：-20〜+120℃

■ PVDF　NPTオスネジ同径ニップル
型式 両端ネジ規格 サイズ
（mm）
TEG182222 1/8-27NPTオス-1/8-27NPTオス 12×24L
TEG182323 1/4-18NPTオス-1/4-18NPTオス 16×32L
TEG182424（※1） 3/8-18NPTオス-3/8-18NPTオス 24×34L
TEG182525（※1） 1/2-14NPTオス-1/2-14NPTオス 25×43L
TEG182626（※1） 3/4-14NPTオス-3/4-14NPTオス 30×44L
（※1）在庫限りで販売終了となります。

■ PVDF　NPTオスネジ異径ニップル
型式 両端ネジ規格 サイズ
（mm）
TEG182223 1/8-27NPTオス-1/4-18NPTオス 16×28L
TEG182224（※1） 1/8-27NPTオス-3/8-18NPTオス 20×30L
TEG182326（※1） 1/4-18NPTオス-3/4-14NPTオス 30×39L
TEG182425（※1） 3/8-18NPTオス-1/2-14NPTオス 25×39L
TEG182426（※1） 3/8-18NPTオス-3/4-14NPTオス 30×40L
TEG182526（※1） 1/2-14NPTオス-3/4-14NPTオス 30×43L
（※1）在庫限りで販売終了となります。
PVDFカップリング（NPTネジ）

NPTメスネジの同径・異径カップリングです。
オールkynar（ポリフッ化ビニリデン：PVDF）製です。
使用温度：-20〜+120℃

■ PVDF　NPTメスネジ同径カップリング
型式 両端ネジ規格  サイズ
（mm）
TEG183232 1/8-27NPTメス-1/8-27NPTメス 16×20L
TEG183333 1/4-18NPTメス-1/4-18NPTメス 19×24L
TEG183434（※1） 3/8-18NPTメス-3/8-18NPTメス 23×25L
TEG183535（※1） 1/2-14NPTメス-1/2-14NPTメス 29×29L
（※1）在庫限りで販売終了となります。

■ PVDF　NPTメスネジ異径カップリング
型式 両端ネジ規格  サイズ
（mm）
TEG183233 1/8-27NPTメス-1/4-18NPTメス 19×22L
TEG183234（※1） 1/8-27NPTメス-3/8-18NPTメス 24×24L
TEG183334（※1） 1/4-18NPTメス-3/8-18NPTメス
TEG183435（※1） 3/8-18NPTメス-1/2-14NPTメス 29×27L
（※1）在庫限りで販売終了となります。

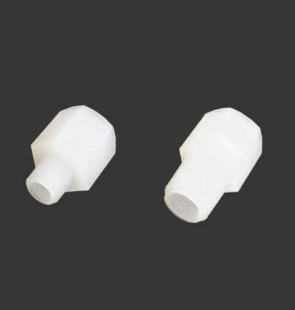

PVDFアダプター（NPTネジ）

NPTオスネジとメスネジの同径・異径アダプターです。
オールkynar（ポリフッ化ビニリデン：PVDF）製です。
使用温度：-20〜+120℃

■ PVDF　NPTオスネジ-NPTメスネジ同径アダプター
型式 両端ネジ規格  サイズ
（mm）
TEH182333 1/4-18NPTオス-1/4-18NPTメス 19×30L

■ PVDF　NPTオスネジ-NPTメスネジ異径アダプター
型式 両端ネジ規格  サイズ
（mm）
TEH182233 1/8-27NPTオス-1/4-18NPTメス 19×26L
TEH182332 1/4-18NPTオス-1/8-27NPTメス 16×23L
TEH182334（※1） 1/4-18NPオス-3/8-18NPTメス 25×30L
TEH182335（※1） 1/4-18NPTオス-1/2-14NPTメス 29×34L
TEH182435（※1） 3/8-18NPTオス-1/2-14NPTメス
TEH182534（※1） 1/2-14NPTオス-3/8-18NPTメス 25×35L
（※1）在庫限りで販売終了となります。

PVDFブッシング（NPTネジ）

NPTオスネジとメスネジのブッシングです。
オールkynar（ポリフッ化ビニリデン：PVDF）製です。
使用温度：-20〜+120℃

型式 両端ネジ規格  サイズ
（mm）
TEJ182332 1/4-18NPTオス-1/8-27NPTメス 16×21L
TEJ182432 3/8-18NPTオス-1/8-27NPTメス 20×21L
TEJ182433 3/8-18NPオス-1/4-18NPTメス
TEJ182532（※1） 1/2-14NPTオス-1/8-27NPTメス 27×27L
TEJ182533（※1） 1/2-14NPTオス-1/4-18NPTメス
TEJ182534（※1） 1/2-14NPTオス-3/8-18NPTメス
TEJ182633（※1） 3/4-14NPTオス-1/4-18NPTメス 32×27L
TEJ182634（※1） 3/4-14NPTオス-3/8-18NPTメス
TEJ182635（※1） 3/4-14NPTオス-1/2-14NPTメス
※取り消し線の製品は現在、生産中止品となっております。
（2022年3月28日）
（※1）在庫限りで販売終了となります。

PVDF　NPTオスネジプラグ

NPTオスネジ付きです。
オールkynar（ポリフッ化ビニリデン：PVDF）製です。
使用温度：-20〜+120℃
型式 ネジ規格 サイズ
（mm）
TEK1823 1/4-18NPT オス 16×19L
TEK1824（※1） 3/8-18NPT オス 20×20L
TEK1825（※1） 1/2-14NPT オス 25×25L
（※1）在庫限りで販売終了となります。
