ピコフレキ・ピコチューブ

045
ピコフレキ・ピコケーブルの特徴
ステンレスの鎧が、光ファイバーを強く・しなやかに保護します。
引っ張りに強い。
電線なみに扱え、布設が簡単
各種強化型コネクタに対応
セミシームレスステンレスチューブ・ピコチューブ

技術資料
(光ファイバー一般特性)
セミシームレスステンレスチューブ仕様表
No. 5 7 8 10 12 14 16 18 20 22 24 26 28 30
材質 SUS304・SUS316*1
内径(mm) Φ0.5 0.7 0.8 1.0 1.2 1.4 1.6 1.8 2.0 2.2 2.4 2.6 2.8 3.0
外径(mm) Φ0.8 0.9 1.2 1.4 1.6 1.8 2.0 2.2 2.6 2.8 3.0 3.2 3.4 3.6
肉厚(mm) 0.15 0.1 0.2 0.2 0.2 0.2 0.2 0.2 0.3 0.3 0.3 0.3 0.3 0.3
最大条長(m) 3000 3000 3000 3000 3000 3000 3000 3000 2000 2000 2000 2000 2000 2000
許容張力(N) 59 49 118 147 167 196 216 245 421 461 490 529 568 608
許容側圧(N/50mm) 2.156 1.274 1.960 1.666 1.470 1.274 1.176 980 1.274 1.176 1.176 1.078 980 1.176
概算質量(Kg/Km) 2.4 1.9 5.0 6.0 7.0 8.0 8.9 9.9 17.1 18.6 20.1 21.6 23.1 24.6
*1:その他の材質についても、別途ご相談に応じさせていただきます。
光ファイバー挿通仕様表
NO. 5 7 8 10 12 14 16 18 20 22 24 26 28 30
光ファイバ
SM/GI
Φ0.25mm 1芯 1芯 1〜2芯 1〜4芯 1〜6芯 1〜8芯 - - - - - - - -
4芯テープ芯線 - - - - - 1枚 - - 2枚 - - - - -
Φ0.5mm芯線 - - - - - 1〜2芯 - - - - - - - -

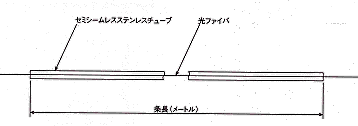

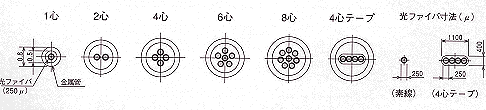

挿通仕様図
同軸ケーブルなどの挿通も可能です。

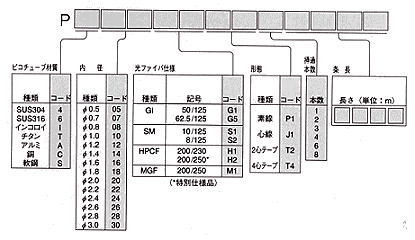

ピコチューブ/コード表
