P.36

コードタイプピコフレキ・PLC製品詳細 045
高密度実装に最適なピコフレキ／PLCシリーズ
分岐管には実装密度を高める事ができるピココードを使用し、光ファイバをしなやかかつ、強固に保護します。

コードタイプMUピコフレキ JIS F14対応 　 PLC-MU	MUコネクタハウジング	コードタイプLCピコフレキ PLC-LC	LCコネクタハウジング
コードタイプFCピコフレキ JIS F01対応 　 PLC-FC	FCコネクタハウジング	コードタイプSCピコフレキ　JIS F04対応 PLC-SC	SCコネクタハウジング
コードタイプSC2ピコフレキ　JIS F04対応 PLC-SC2	SC2コネクタハウジング

コネクタ研磨仕様（光コネクタ付きコードの仕様は別途ご相談に応じます。）

光ファイバ	SM10/125					GI 50/125,GI 62.5/125
コネクタ／研磨	平面	PC	SPC	AdPC	Angled PC	平面	PC	SPC
MU	-	○	○	○	-	-	○	○
LC	-	○	○	○	-	-	○	○
FC	○	○	○	○	○	○	○	○
SC	○	○	○	○	○	○	○	○
DSC	○	○	○	○	○	○	○	○
DP	○	○	○	○	-	○	○	○
ST	○	○	○	○	-	○	○	○
挿入損失(db)	1.0以下	0.5以下	0.5以下	0.5以下	0.5以下	1.0以下	0.3以下	0.5以下
反射減衰量(db)	(14以上）	25以下	40以上	40以上	60以上	(14以上)	22以上	35以上

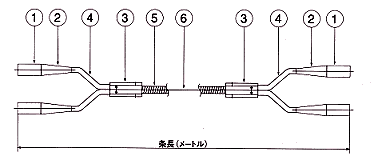

�@光コネクタ �Aフード �B分岐部分 �C分岐管（ピココード） �Dメインフレキ管 �E光ファイバ �F保護キャップ

部品構成と各部委の名称

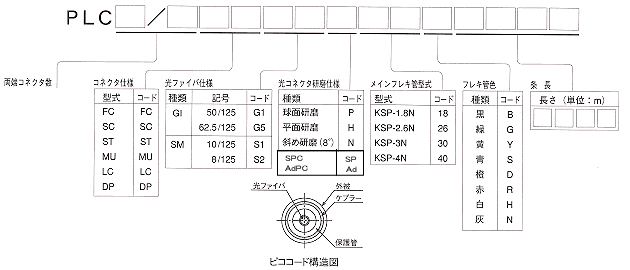

標準オーダーコード表

---
