ピコフレキ・PICOFLEC製品詳細　　　045

側圧、引張、曲げなど、従来の光ファイバーケーブル布設時の問題を一挙に解決。
各種コネクター付き金属管光ピコループ

強化型FC ピコフレキ
JIS F01対応　
 FC コネクタハウジング
 強化型SCピコフレキ
JIS F04対応
 SCコネクタハウジング
強化型DSCピコフレキ
JIS F04デュプレックスタイプ
 DSCコネクタハウジング
 強化型STピコフレキ
JIS F09対応
 STコネクタハウジング
強化型FDDIピコフレキ
ガイドキー（A,B,M,フリー）の指定可
 FDDIコネクタハウジング
 強化型LOCPピコフレキ
JIS F07対応　
双方向型でトスリンク・スミリンク対応型
 LOCP200コネクタハウジング
強化型DLピコフレキ
JIS F08対応
シーケンスコントローラー向け
 DLコネクタハウジング
表１　１芯タイプピコフレキと一般光コードの比較 表２　コネクタ研磨仕様（FC.SCコネクタの場合）
ピコフレキ 一般光コード
許容張力(Kgf) 15 20(ケブラ入り）
コネクタ(XYZ軸)(Kgf) 10 X軸 3Kgf 参考値
許容側圧(Kgf/mm) 250/50 データなし
許容曲げ半径(mm) 40 45
ケーブル直径(mm) 3.5
(KSP-1.8N)		 2.8
ケーブル重量(Kg/Km) 約25 7
コネクタ種 光ファイバー 研磨 挿入損失(dB) 反射減衰量(dB)
FCおよびSC SM
(9.5/125)		 平面 1.0以下 －
PC 0.5以下 30以上
SPC 0.5以下 40以上
AdPC 0.5以下 40以上
APC 0.5以下 60以上
GI
(50/125)		 平面 0.6以下 －
PC 0.3以下 25以上
SPC 0.3以下 30以上
コネクタ研磨仕様（光コネクタ付コードの仕様は別途ご相談に応じます。）
光ファイバ SM10/125 GI 50/125,GI 62.5/125
コネクタ／研磨 平面 PC SPC AdPC Angled PC 平面 PC SPC
FC ○ ○ ○ ○ ○ ○ ○ ○
SC ○ ○ ○ ○ ○ ○ ○ ○
DSC ○ ○ ○ ○ ○ ○ ○ ○
ST ○ ○ ○ ○ - ○ ○ ○
FDDI ○ ○ - - - ○ ○ ○
LOCP ○ - - - - - - -
DL ○ ○ ○ - - ○ ○ ○
挿入損失(db) 1.0以下 0.5以下 0.5以下 0.5以下 0.5以下 1.0以下 0.3以下 0.5以下
反射減衰量(db) (14以上） 25以下 40以上 40以上 60以上 (14以上) 22以上 35以上

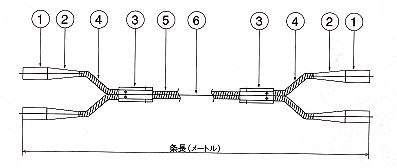

①光コネクタ
②コードブッシュ
③分岐部分
④分岐管（ピコフレキ）
⑤メインフレキ管
⑥光ファイバ
⑦保護キャップ

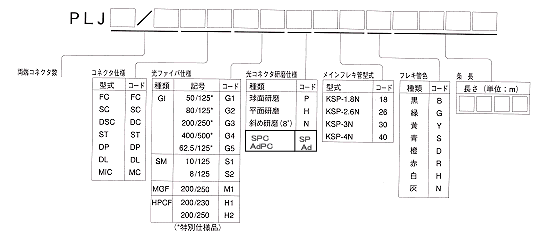

標準オーダーコード表
