光ファイバーコネクタキャップ 174
●特徴
各種コネクター・アダプター類キャップのニーズに対応します。
UL94V-0認定材・静電対策材など豊富な材料を用意いたします。
脱塩ビ材のエラストマーを使用したソフト感あるキャップ類です。
脱着しやすく、かつ搬送中に外れることはありません。
配線ミス防止に役立つ全13色をとりそろえています。
□ SCキャップ
■ FCキャップ・FCカバー
□ MU・MUJ カバー

■ ESCカバー
□ 光コネクタブーツ
■ ゴムブーツ
仕様
色調 赤・オレンジ・黄・緑・青・白
対応コネクタ FC SC ST他多種
材料 ポリエステル系エラストマー(94V-0)
導電性エラストマー(静電対策タイプ・94V-0)
低密度ポリエチレン
スチレン系エラストマー
PVC
シリコーンゴム

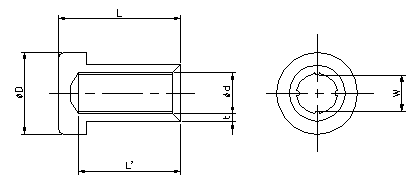

SCキャップ
品名 L φd φD T W L
SC-1.25 7.3 1.4 4.0 0.5 1.2 6.0
SC-1.80 8.9 1.9 5.0 0.5 1.7 7.1
SC-2.00 9.2 2.1 5.5 0.7 1.9 8.1
SC-2.50 10.5 2.6 5.5 0.7 2.4 8.7
SC-3.00 11.0 3.1 6.5 0.7 2.9 8.2

FCキャップ・FCカバー
品名 L φd φD
FC(1)−キャップ 8.8 6.2 11.4
FC(2)−キャップ 10.0 8.4 9.1
FC-FC−キャップ 5.5 4.4 7.0

MU・MUJ カバー
品名 W H
MUJカバー4.7 5.5 6.3
MUカバー5.6 6.0 7.0

ESCカバー
品名 W L
ESC- カバー 9.6 15.0

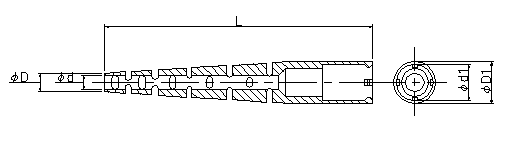

光コネクタブーツ
品名 L φd φD φd1 φD1
光コネクタブーツ(2.0) 40.0 2.2 2.8 5.4 6.3
光コネクタブーツ(3.0) 40.0 3.0 4.0 5.4 6.3
光コネクタブーツ(1.7) 40.0 1.9 2.6 5.4 6.3


SC&フェルール保護キャップ
 613

特徴
フェルールの保護として、防塵、傷防止に確実なキャップです。
キャップの挿入及び取り外しが容易で且つ脱落の心配のない保護キャップです。
誤配線防止用に標準色が多数あります。
DIP成型品では、一般グレードは基よりUL94V-0を満足したグレードやノンPVC及びノンフタル酸が選択できます。
射出成型品では各種原材料を選択でき、エラストマー材では難燃性グレードUL94V-0を満足しノンハロゲン対応グレードも選択できます。
図表1 図表2  図表3 図表4

SC保護キャップ
品番 W1 W2 D L L1 L2 材質 製造法 図表 標準色 備考
 SC-PVC-2.50 9 7.4 - 13 3.5 9.5 PVC ディップ 1
 SC-PVC-2.50UL 9 7.4 - 13 3.5 9.5 PVC ディップ 1 グリーン透明
 SC-PVC-ES-2.50 9 7.4 - 13 3.5 9.5 PVC-ES ディップ 1 ノンフタル酸
 SC-AC-2.50 9 7.4 - 13 3.5 9.5 アクリル ディップ 1 ノンPVC
 SC-PVC-2.50-2 8.8 7.2 2.8 13 3 10 PVC ディップ 2
 SC-PVC-2.50-2UL 8.8 7.2 2.8 13 3 10 PVC ディップ 2 グリーン透明
 SC-PVC-ES-2.50-2 8.8 7.2 2.8 13 3 10 PVC-ES ディップ 2 ノンフタル酸
 SC-AC-2.50-2 8.8 7.2 2.8 13 3 10 アクリル ディップ 2 ノンPVC
 SC-PE-2.50 9 7.4 - 13 3.5 9.5 PE 射出成型 3
 SC-PP-2.50UL 9 7.4 - 13 3.5 9.5 PP 射出成型 3
 SC-ESM-2.50 9 7.4 - 13 3.5 9.5 エラストマー 射出成型 3
 SC-ESM-2.50UL 9 7.4 - 13 3.5 9.5 エラストマー 射出成型 3 ノンハロゲン
V-0相当

フェルール保護キャップ
品番 D d1 d2 L L1 L2 材質 製造法 図表 標準色 備考
 F-SC-PE-2.50 5.7 2.5 4 11 2 9 PE 射出成型 4
 F-SC-PP-2.50UL 5.7 2.5 4 11 2 9 PP 射出成型 4
 F-SC-ESM-2.50 5.7 2.5 4 11 2 9 エラストマー 射出成型 4
 F-SC-ESM-2.50UL 5.7 2.5 4 11 2 9 エラストマー 射出成型 4 ノンハロゲン
V-0相当
 F-MU-PE-1.25 4.3 1.25 2.5 7.7 1.5 6.2 PE 射出成型 4
 F-MU-PP-1.25UL 4.3 1.25 2.5 7.7 1.5 6.2 PP 射出成型 4
 F-ESM-1.25 4.3 1.25 2.5 7.7 1.5 6.2 エラストマー 射出成型 4
 F-ESM-1.25UL 4.3 1.25 2.5 7.7 1.5 6.2 エラストマー 射出成型 4 ノンハロゲン
V-0相当
