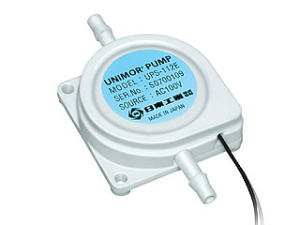

ユニモル®ポンプ UPS-112E 106
ユニモルポンプ 医療、理化学、工作機械の分野で幅広く活用されています。 特長
モーターや軸の要らない画期的な原理(圧電ユニモルフ振動子)
を採用し、小型・軽量化を実現しました。
商用電源(AC100V、50/60Hz)で直接駆動することが可能で、
脈動も少なく、流量を容易に調節できます。消費電力は
きわめて少なく電磁ノイズの発生もありません。
さまざまな液体・気体に対応でき、医療・理化学・工作機械など
の分野で幅広く活躍します。

仕様
型式      UPS-112E
駆動電圧    AC100V
消費電流    3mA
自吸力     3kPa(60Hz)
(最大)流量   36mL/min(60Hz)
(最大)吐出圧  15kPa
吸込口サイズ  ノズル部外径φ4(抜止φ5)
吐出口サイズ  ノズル部外径φ4(抜止φ5)
使用部材   ハウジング  ポリプロピレン(PP)
         接液シート  フッ素樹脂(PTFE)
         逆止弁    エチレンプロピレンゴム
         Oリング   エチレンプロピレンゴム
質量     13.3g
リード線長さ  50mm

使用流体温度範囲  5〜50℃
使用雰囲気温度範囲  5〜40℃
使用湿度範囲  35〜85%(結露しないこと)


外観及び取り付け寸法図
こちらからご覧になれます。

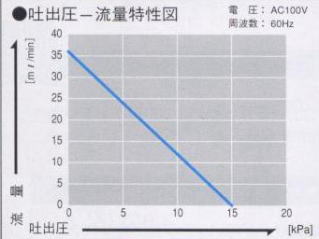

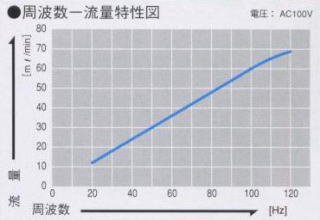

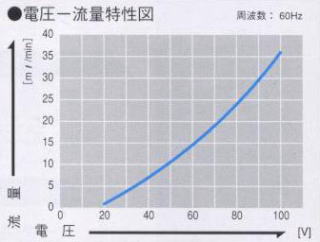

流量特性(メーカー測定条件による)25℃水にて測定



※特性図は参考値であり、保証値ではありません。
薬品の適正/不適合正例
接液部材質 耐薬品の適正例注2 耐薬品の不適正例注3
ハウジング アンモニア水 キシレン
PP エタノール 鉱油
接液シート 塩酸 四塩化炭素
PTFE 苛性カリ トリクレン
逆止弁、Oリング 苛性ソード トルエン
EPDM メタノール ベンゼン
注2)使用に当たっては使用条件下での確認をお願いします。
注3)表中の液体には特に激しく侵されます。誤用、混入のないようご注意下さい。

バイモル®ポンプ  106
小型、軽量、抜群の耐久性。液体、気体に対応
モーターや軸の要らない画期的な原理を採用し、小型・軽量化を実現したバイモルポンプ。脈動も少なく、流量を容易に調節できます。消費電力は極めて少なく電磁ノイズの発生もありません。商用電源(AC100V,50/60Hz)で直接駆動することが可能で、部材のバリエーションも豊富。さまざまな液体、気体に対応でき、医療・理化学・工作機械等の分野で幅広く活躍します。

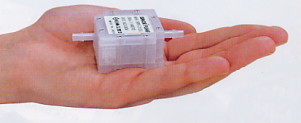

●小型・軽量・長寿命・低騒音
圧電体を使用したバイモルフとポンプ部が一体であるため、小型軽量のうえ従来のポンプのようなモーターや軸などの摺動部がないので、長寿命・低騒音です。
●吐出量調節が簡単
吐出量は駆動電圧に比例します。また周波数を変えることによって調節できます。さらに、吐出側を絞ってもモーターポンプのような焼付の心配がありません。
●低消費サイズ・低ノイズ
駆動源が圧電素子であるため、消費電力が極めて少なく、電磁ノイズの発生もありません。
●豊富なバリエーション
各部さまざまな材質を用意しており、いろいろな種類の液体・気体に対応できます。
バイモル®ポンプ各種仕様表はこちら

バイモルポンプその他の特性
●使用雰囲気温度:5〜50℃(氷結しないこと)
●使用周囲湿度:35〜85%(結露しないこと)

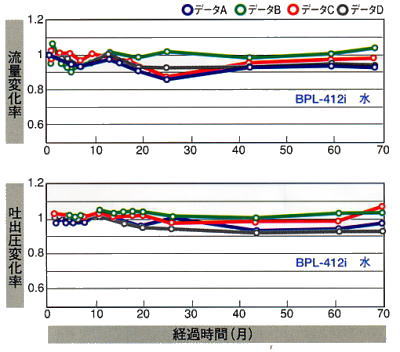

●耐久性

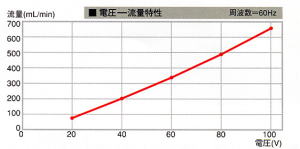

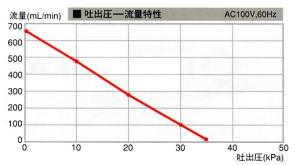

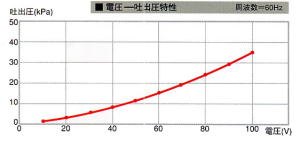

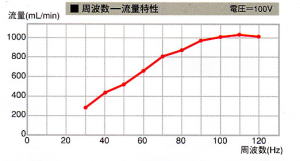

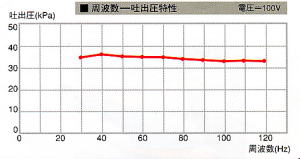

●流量特性(メーカー測定条件による BPL-412i)

バイモルポンプ使用例
液体
●給水・排水用
●冷却水循環用
●薬液注入用
●液体サンプリング用
気体
●装置内圧UP用
●気体サンプリング用
●吸引用

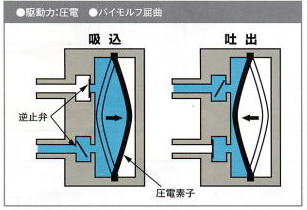

断面図
原理・構造
「バイモル®ポンプ」は圧電バイモルフ振動子の変位動作を直接、ポンプ動作の駆動源として利用しています。

ポンプの動力部であるバイモルフ振動子は両面に電極を有する薄い電圧素子を貼り合わせた板であり、この素子に電圧を印加することにより振動子はその周波数で振動します。

バイモル®ポンプ各種仕様表はこちら
