曲半径－大タイプフレキシブルチューブ RoHS対応品030
■特徴：（すべて受注生産品）
許容曲げ半径の大きい光ファイバ用保護チューブ。特にパワーレーザ用光ファイバや大口径光ファイバ等許容曲げ半径の大きい光ファイバ－用として開発されたステンレスフレキシブルチューブです。
構造は螺旋管の山谷の谷部分にステンレスの特殊ワイヤを自動挿入機で挿入し、曲げ半径を大きくする構造になっています。
サイズ表に記載してある曲げ半径は最大の曲げ半径であり、谷部に入れる特殊ワイヤの径を小さくすることにより、それより小さい曲げ半径で製作することは可能です。
医療器/レーザー治療器のレーザーファイバー保護用途に

注意１：各サイズ表に記載してある曲げ半径は、実際に製作した製品の実測値です。　記載以外のサイズについては当社までお問い合わせ下さい。

注意２：曲げ半径の計測方法はチューブの両端を持ち、ぶら下げた状態から曲げていき、曲げに抵抗を感じた位置で、チューブのセンター間の直径を計測し、その数値に1/2を乗じた値を曲げ半径とします。右の図を参照してください。→
タイプⅠ（ケーシングダブルスプリングチューブ） RoHS対応品030
ケーシングチューブの谷部分にステンレス線を入れ曲げ半径を大きくする。線径、線材を変更することにより、任意の曲げ半径を作ることも可能です。超軽量、強固型チタン製も製作可能(ただし、線材はステンレスとなります。）柔軟性に富み、繰り返し曲げに良く耐えます。ステンレス線を二重にすることにより、外径寸法の安定、しなやかさに効果を発揮します。
伸縮がないため、光ファイバーの保護、特に石英系光ファイバーや中空光ファイバーの保護に最適です。
使用例：
許容曲げ半径の大きい光ファイバーの保護
材質：
螺旋管　ステンレス
線材　ステンレス
螺旋間管オプション材質：チタン
医療器/レーザー治療器のレーザーファイバー保護用途に
スタンダードタイプ PVC被覆タイプ
型式 内径±0.2 外径±0.2 曲げ半径
±10		 定尺
※1		 型式 外径±0.2 定尺
※1
(mm) (mm) (mm) (m) (mm) (m)
KSWSP-1.2N 1.2±0.1 2.3±0.1 30 100 KSWSPP-1.2N 3.0 100
KSWSP-1.5N 1.5±0.1 2.6±0.1 30 100 KSWSPP-1.5N 3.4 100
KSWSP-1.8N 1.8 2.9 30 100 KSWSPP-1.8N 3.7 100
KSWSP-2.0N 2.0 3.1 30 100 KSWSPP-2.0N 4.0 100
KSWSP-2.2N 2.2 3.4 30 100 KSWSPP-2.2N 4.4 100
KSWSP-2.6N 2.6 3.8 30 100 KSWSPP-2.6N 4.8 100
KSWSP-3N 3.0 4.6 30 100 KSWSPP-3N 6.1 100
KSWSP-3.2N 3.2 4.8 30 100 KSWSPP-3.2N 6.3 100
KSWSP-3.5N 3.5 5.0 75 100 KSWSPP-3.5N 6.6 100
KSWSP-4N 4.0 5.6 40 100 KSWSPP-4N 7.0 100
KSWSP-5N 5.0 7.0 50 100 KSWSPP-5N 8.5 100
KSWSP-6N 6.0 8.0 70 100 KSWSPP-6N 9.2 100
KSWSP-7N 7.0 9.0 60 100 KSWSPP-7N 10.0 100
KSWSP-8N 8.0 10.0 55 100 KSWSPP-8N 11.4 100
*他のサイズの製作可能です。お問い合わせください。
*1：通常１本長10ｍとなり、1本長10ｍ以上の長尺品をご希望の場合、別途お問い合わせください。

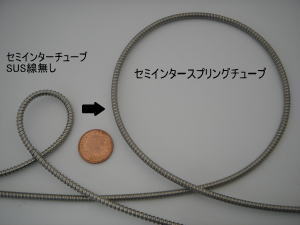

タイプⅡ（セミインタースプリングチューブ）
（セミインターダブルスプリングチューブ）		 RoHS対応品030
セミインターチューブの谷部分にステンレス線を入れ曲げ半径を大きくします。線径・線材を変更することにより任意の曲げ半径を作ることも可能です。柔軟性に富み、繰り返し曲げに良く耐えます。ステンレス線を二重にすることにより、外径寸法の｣安定、しなやかさに効果を発揮します。
剛性が高く伸縮が無いため、レーザー加工機の光ファイバー保護や中空光ファイバーの保護に最適です。
使用例：
●歯科レーザー治療器のパワーレーザー用光ファイバー保護に
●ハイパワーレーザー加工機用光ファイバーの保護他
材質：
螺旋管　ステンレス
線材　ステンレス
螺旋間管オプション材質：チタン
医療器/レーザー治療器のレーザーファイバー保護用途に

歯科レーザー治療器のパワーレーザー用光ファイバー保護に

シングルスプリングタイプ PVC被覆タイプ（またはポリエチレン(PE）被覆）
型式 内径±0.2 外径±0.3 曲げ半径±30 定尺
*1		 型式 外径±0.3 定尺
*1
(mm) (mm) (mm) (m) (mm) (m)
SASP-3.2N 3.2 5.2 60 100 SASPP-3.2N 6.5 100
SASP-4N 4.0 6.0 70 30 SASPP-4N 7.0 30
SASP-4.5N 4.5 6.5 80 30 SASPP-4.5N 7.7 30
SASP-5N 5.0 7.0 80 30 SASPP-5N 8.6 30
SASP-6N 6.0 8.0 110 30 SASPP-6N 9.6 30
SASP-7N 7.0 9.3 115 30 SASPP-7N 11.0 30
SASP-8N 8.0 10.2 113 30 SASPP-8N 12.0 30
SASP-9N 9.5 12.2 100 30 SASPP-9N 14.0 30
SASP-10N 10.0 13.0 150 30 SASPP-10N 15.4 30
SASP-11N 11.0 14.2 300 30 SASPP-11N 16.5 30

ダブルスプリングタイプ PVC被覆タイプ（他の材質も可）
型式 内径
±0.2㎜		 外径
±0.3㎜		 曲げ半径
（㎜）		 定尺
（ｍ）*1		 型式 仕上がり外径
±0.3㎜		 定尺
（ｍ）*1
SAWSP-3.2N 3.2 5.2 60±30㎜ 30 SAWSPP-3.2N 6.5 30
SAWSP-4N 4.0 6.0 70±30㎜ 30 SAWSPP-4N 7.0 30
SAWSP-4.5N 4.5 6.5 80±30㎜ 30 SAWSPP-4.5N 7.7 30
SAWSP-5N 5.0 7.0 80±30㎜ 30 SAWSPP-5N 8.6 30
SAWSP-6N 6.0 8.0 110±30㎜ 30 SAWSPP-6N 9.6 30
SAWSP-7N 7.0 9.3 115±30㎜ 30 SAWSPP-7N 11.0 30
SAWSP-8N 8.0 10.2 115±30㎜ 30 SAWSPP-8N 12.0 30
SAWSP-9N 9.5 12.2 200±50㎜ 30 SAWSPP-9N 14.0 30
SAWSP-10N 10.0 13.0 200±50㎜ 30 SAWSPP-10N 15.0 30
SAWSP-11N 11.0 14.2 300±30㎜ 30 SAWSPP-11N 16.5 30
SAWSP-13N 13.0 16.0 350±50㎜ 30 SAWSPP-13N 18.5 30
SAWSP-16N 16.0 18.7 550±50㎜ 30 SAWSPP-16N 21.5 30
*1：通常１本長10～20ｍとなり、30ｍはその組み合わせとなります。1本長10～20ｍ以上の長尺品ご希望の場合、
別途お問い合わせください。
*他のサイズも製作可能です、また任意の曲げ半径である程度製作可能ですのでお問い合わせください。
*外径についてもは任意の寸法で製作可能です。
*被覆材質についてはPE、ハイトレル、ポリオレフィン、フッ素樹脂、シリコーンゴム等他の材質
も製作対応可能です。　詳細はこちらをご覧下さい。

※取り消し線の製品は現在、生産中止品となっております。（2023年5月25日）
タイプⅢ（ライナーセミインターブレードスプリングチューブ） RoHS対応品030
曲げ半径Ｒ300以上の曲げ半径大タイプに対応するチューブです。セミインターチューブの内側に曲げを制限するため特殊ライナーチューブを巻き込み、さらにセミインタースプリングチューブの上にステンレスブレード加工を施し、表面にポリエチレンを被覆した曲げR300以上のチューブです。

型式 内径±0.3 外径 曲げ半径±50
(PE被覆時）		 ポリエチレン(PE)
又は
PVC(P)被覆型式		 定尺 外径±0.4
LSASPB-8N 8.0 - 350 LSASPBPE(P)-8N 30m 13.0
*他のサイズの製作可能です。お問い合わせください。
