セミケーシングチューブ RoHS対応品030
特長:

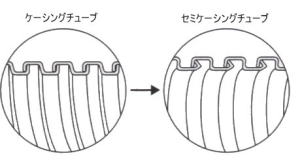

●ケーシングチューブの構造を、図のように内側に折り曲げることにより非常に噛み合わせが強固となり、捻じれ、引っ張り、曲げに強く、外れにくい構造で且つ軽量で使いやすい。

受注生産品
セミケーシングチューブ写真
材質:
ステンレス
セミケーシングチューブ図
使用例:
  • レーザー溶接機・レーザー加工等の大口径レーザーファイバーの保護
  • ロボット周りの光ファイバー・電線の保護
  • ライトガイド
  • シャワーホースカバー
  • 電線の保護
型式 内径 外径 曲げ半径±10mm 重量g/m 定尺m PVC被覆型式 PVC外径 定尺m
SKS-8N 7.9±0.2 10.0±0.2 38 88 100 SKSP-8N 11.4±0.2 100
SKS-9N 9.4±0.2 12.3±0.2 45 140 50 SKSP-9N 14.2±0.3 50
SKS-10N 9.8±0.2 12.7±0.2 45 148 50 SKSP-10N 14.7±0.3 50
SKS-11N 10.8±0.2 13.7±0.2 47 158 50 SKSP-11N 15.9±0.3 50
SKS-12N 11.9±0.2 14.8±0.2 50 165 50 SKSP-12N 16.1±0.3 50
SKS-13N 12.8±0.2 15.8±0.2 52 178 50 SKSP-13N 17.7±0.3 50
SKS-15N 15.8±0.3 18.9±0.3 55 260 50 SKSP-15N 21.0±0.3 50
注:他のサイズについてはお問い合わせ下さい。


ケーシングチューブのパネルコネクターとエンドキャップ パネルコネクタ
エンドキャップ
真鍮+ニッケルメッキ

<受注生産品>
詳しくはお問い合わせください。
