■サビに強いスタンドチューブの特長?
(別称:フレキシブルアーム、グースネック、goose neck
ウェアラブルフレキシブルチューブ)
曲げ固定状態を強固に保持でき、繰り返し曲げ耐性に優れている金属製のチューブです。
一般的なスタンドチューブは、鉄製チューブにメッキ処理をおこなっており、チューブ内面まで均一にメッキが掛かりづらく、メッキムラ等の問題によりサビが発生いたしますが、サビに強いスタンドチューブは材料の状態で、メッキを掛けたり、サビに強い材料を使用してる為、使用環境を選ばずご使用になれます。
構造は丸線材と三角線材の組み合わせの為、滑らかに曲り、繰り返し曲げ時のきしみ音も極力低減しております。チューブサイズも
外径φ3mm〜φ16mmまでの豊富なサイズを揃えており、各種メッキ、各色塗装、熱収縮チューブ掛けと表面処理にも多彩なバリエーションを揃えております。 又内面に補強材を入れる事により重量物にも対応可能です。
■スタンドチューブの仕様用途

マイクスタンド、センサー、スポット光源、CCDカメラ等の光学機器の位置決め固定用に。またホビー用品
アイデア商品用等々、使いかたはいろいろです。
フレキ両端にご希望の金具(ネジ・支持金具等)を取り付け、1本から製作致します。

■アプリケーション例
ライトスタンド カメラスタンド
■オプション例
◇ブラスト加工
.線材にブラスト加工を施す事で、保持力強化する事が可能です。

※ブラスト加工とは

表面に砂などの研磨材を吹き付ける加工法

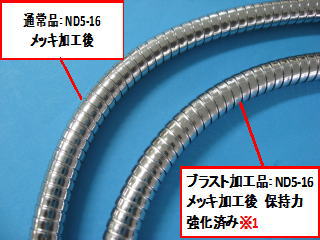

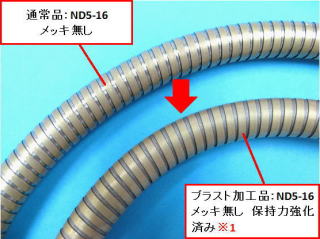

メッキ無し メッキ処理後
※通常メッキ処理行った上でのご販売となります。

※1 ブラスト加工による保持力強化度合はサイズ、材質により異なります。



スタンドチューブ さびに強いスタンドチューブ
スタンドチューブ ND5シリーズ 393
スタンドチューブ

  ご注意:同じ種類のチューブでもサイズや肉厚等により外観の印象、曲げR、柔軟性等が異なる場合が
          あります。実際の使用においては現物等でご確認頂くか、ご相談ください。
ニッケルメッキ品
■特長
ND5シリーズは、ニッケルメッキ線と真鍮線を組み合わせた、サビの出にくいスタンドフレキシブルチューブです。 現在弊社のラインナップの中で一番多くの製品に使用いただいておりマイクロホンスタンド卓上型LEDスタンド車載型LEDスタンドなど安定した品質により信頼を頂いております
■材質
SWB(硬鋼線)+ニッケルメッキ+真鍮線

■用途 医療機械・食品機械等

■表面処理
メッキ:クローム、黒クローム、ニッケル、亜鉛
塗装:特殊高級カラー塗装

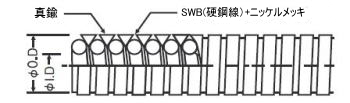

スタンドチューブ アッセンブリ例
アッセンブリ例
サイズ表
呼称 外径
(mm)
内径
(mm)
公差
(mm)
ND5-3.0 3.0 1.2 ±0.1
ND5-3.5R 3.5 1.6 ±0.1
ND5-3.5H 3.5 1.4 ±0.1
ND5-3.8R 3.8 2.0 ±0.1
ND5-3.8H 3.8 1.7 ±0.1
ND5-4R 4.0 2.0 ±0.1
ND5-4H 4.0 1.8 ±0.1
ND5-4.5 4.5 2.3 ±0.1
ND5-5.0 5.0 2.5 ±0.1
ND5-5.4 5.4 2.5 ±0.2
ND5-6R 6.0 2.8 ±0.2
ND5-6H 6.0 2.6 ±0.2
ND5-7S 7.0 4.2
ND5-7R 7.0 3.8 ±0.2
ND5-7H 7.0 3.5 ±0.2
ND5-8R 8.0 4.3 ±0.2
ND5-8H 8.0 3.8 ±0.2
ND5-9R 9.0 4.3 ±0.2
ND5-10R 10.0 5.3 ±0.2
ND5-10H 10.0 4.3 ±0.2
ND5-11R 11.0 6.4 ±0.3
ND5-11H 11.0 5.8 ±0.3
ND5-12 12.0 6.8 ±0.3
ND5-13S 13.0 7.8 ±0.3
ND5-13R 13.0 6.8 ±0.3
ND5-13H 13.0 6.6 ±0.3
ND5-14 14.0 7.7 ±0.3
ND5-15 15.0 8.3 ±0.3
ND5-16 16.0 8.5 ±0.3
※重量などの詳細はお問い合わせください。
※オプションとして線材にブラスト加工を施す事により保持強度をUPさせる事も可能です。詳細はお問い合わせください。

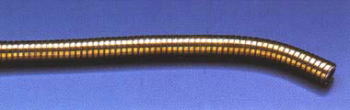

スタンドチューブ DFSシリーズ&CDSSUシリーズ RoHS対応品393/030
■特長
DFSシリーズは、ステンレス線と真鍮線を組み合わせた、錆の出ないスタンドフレキです。弊社のラインナップの中でも高級タイプになりますが、DFMシリーズと同様創業時より製作しており、長年ご使用いただいている実績と信頼があります。 標準仕様は下巻線SUS304ですが、ご要望により特注品のSUS316製も製作致します。価格・納期・ロット数量はご相談となります。
■材質
ステンレス線・真鍮線

■用途 医療機械・食品機械等

表面処理
メッキ:クローム・黒クローム・ニッケル・亜鉛
塗装:特殊高級カラー塗装

  ご注意:同じ種類のチューブでもサイズや肉厚等により外観の印象、曲げR、柔軟性等が異なる場合が
          あります。実際の使用においては現物等でご確認頂くか、ご相談ください。

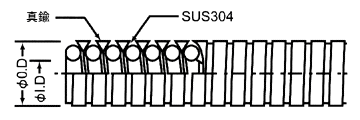

DFSシリーズスタンドチューブ サイズ表
呼称 外径
(mm)
内径
(mm)
公差
(mm)
DFS-5 5.0 2.5 ±0.2
DFS-5.5 5.5 2.8 ±0.2
DFS-6 6.0 2.8 ±0.2
DFS-7 7.0 4.2 ±0.2
DFS-8R 8.0 4.3 ±0.2
DFS-8H 8.0 3.8 ±0.2
CDSSU-8.5 8.5 3.5 -
DFS-9 9.0 4.3 ±0.2
CDSSU-9 9.0 5.0 -
DFS-10R 10 4.8 ±0.2
DFS-10H 10 4.3 ±0.2
CDSSU-10 10.0 4.0 -
DFS-11R 11.0 6.4 ±0.3
DFS-11H 11.0 5.8 ±0.3
CDSSU-12 12.0 5.0 -
DFS-13 13.0 6.6 ±0.3
DFS-14 14.0 7.5 ±0.3
CDSSU-14 14.0 6.5 -
※重量などの詳細はお問い合わせください。
※オプションとして線材にブラスト加工を施す事により保持強度をUPさせる事も可能です。詳細はお問い合わせください。




スタンドチューブ DFAシリーズ RoHS対応品393
■特長
DFAシリーズは下巻にステンレス線と上巻にアルミ線を組み合わせた今までにない、新開発の最軽量のフレキシブルチューブです。ヘッドセットなど軽さを要求される製品に最適なフレキシブルチューブで、下処理の必要がなく熱収縮チューブ被覆を直接フレキに布すことが出来ます。
■材質
SUS線+アルミ線

■用途 医療機械・食品機械等

表面処理
塗装:特殊高級カラー塗装

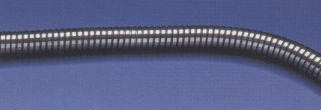

DFAシリーズ スタンドチューブ

  ご注意:同じ種類のチューブでもサイズや肉厚等により外観の印象、曲げR、柔軟性等が異なる場合が
          あります。実際の使用においては現物等でご確認頂くか、ご相談ください。

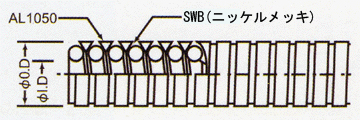

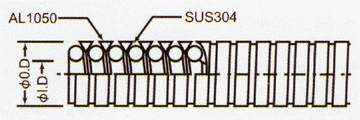

スタンドチューブ DFA構造図 サイズ表
呼称 外径
(mm)
内径
(mm)
公差
(mm)
DFA-3.0 3 1 ±0.1
DFA-3.5 3.5 1.6 ±0.1
DFA-3.8 3.8 1.7 ±0.1
DFA-4.6 4.6 2.7 ±0.1
※重量などの詳細はお問い合わせください。
※オプションとして線材にブラスト加工を施す事により保持強度をUPさせる事も可能です。詳細はお問い合わせください。




スタンドチューブ DFANシリーズ RoHS対応品393
特長
DFANシリーズは下巻にSWB(ニッケルメッキ)線と上巻にアルミ線を組み合わせた今までにない、
新開発の軽量&経済的なフレキシブルチューブです。ヘッドセットなど軽さを要求される製品に最適なフレキシブルチューブで、下処理の必要がなく熱収縮チューブ被覆を直接フレキに布すことが出来ます。

材質
SWB(ニッケルメッキ)線+アルミ線

用途
医療機械・食品機械等

表面処理
塗装:特殊高級カラー塗装
DFANシリーズ スタンドチューブ
呼称 外径
(mm)
内径
(mm)
公差
(mm)
DFAN-3.5 3.5 1.6 ±0.1
DFAN-3.8 3.8 1.7 ±0.1
※重量などの詳細はお問い合わせください。
※オプションとして線材にブラスト加工を施す事により保持強度をUPさせる事も可能です。詳細はお問い合わせください。




スタンドチューブ SFSシリーズ RoHS対応品393
■特徴
SFSシリーズは、下巻き上巻きともオールステンレス線(SUS304)を使用し、サビやきしみ音を極力無くした弊社のラインナップの中でも最高級のフレキシブルチューブです。水気を嫌う場所やステンレス素材しか使用できない場所には大変有効です. フレキシブルスタンドフレキシブルアーム としてご用命下さい。
■材質
ステンレス線・ステンレス線
■用途
医療機械、食品機械等、ウェアラブル端末

表面処理
メッキ:黒クローム
塗装:特殊高級カラー塗装



  ご注意:同じ種類のチューブでもサイズや肉厚等により外観の印象、曲げR、柔軟性等が異なる場合が
          あります。実際の使用においては現物等でご確認頂くか、ご相談ください。

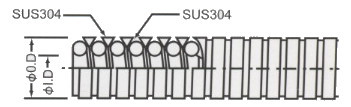

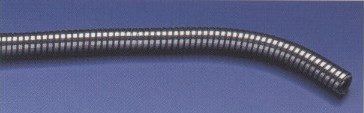

細径スタンドチューブ SFS-2.4
スタンドチューブ
サイズ表
呼称 外径
(mm)
内径
(mm)
公差
(mm)
SFS-2.0 2.0 0.6 ±0.1
SFS-2.4 2.4 1 ±0.1
SFS-2.75 2.75 1.3 ±0.1
SFS-3 3 1.2 ±0.1
SFS-3.5 3.5 1.6 ±0.1
SFS-3.8 3.8 1.7 ±0.1
SFS-4 4 1.8 ±0.1
SFS-4.5 4.5 2.3 ±0.1
SFS-5 5 2.5 ±0.1
SFS-6R 6 2.8 ±0.2
SFS-6H 6.0 2.6 ±0.2
SFS-7R 7.0 3.7 ±0.2
SFS-7H 7 3.5 ±0.2
SFS-7S 7 4.2 ±0.2
SFS-8R 8 4.3 ±0.2
SFS-8H 8 3.8 ±0.2
※重量などの詳細はお問い合わせください。
※斜線の製品は、現在中止品となっております。
(2019年2月20日)

※こちらの製品のRoHs対応に関してはお問い合わせ下さい。
