ワンタッチステンレスバンド(ホースバンド) 244
特徴:
●前もって非締付物に通しておかなくても後からでもはめられ、ワンタッチで締め付け、固定することができます。
●材質:本体 SUS430,スプリング SUS304
●受注生産で10個単位となります。

下記以外のサイズも製作可能です。(Φ95〜の製作となります。)
AR084

脱着可能 ワンタッチステンレスバンド

ワンタッチステンレスバンド
コード 型番 仕様
(mm)
244-2266-01 100 95φ-102φ
244-2266-02 150 145φ-152φ
244-2266-03 200 195φ-202φ
244-2266-04 260 255φ-262φ
244-2266-05 300 295φ-302φ
244-2266-06 350 345φ-352φ
244-2266-07 400 395φ-402φ
製作可能サイズ一覧(〜φ1205まで製作実績有り)
※仕様(口径)が変更されました。(2015年3月5日)

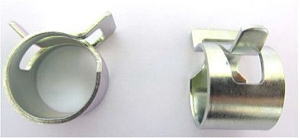

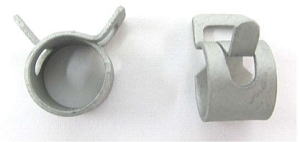

クレセントクランプ(ホースバンド) 244
特徴:
●クレセントクランプは、板厚を順次変化させてあり、内径を広げても円周上の応力分布にムラがなく、真円性が保たれます。したがって、全周にわたってクランプ力は一定し、かつ強力に締付けますので、洩れないのが特徴です。
●下表以外に、自由時内径40.0mmまで規格があります。お問合せ下さい。
●ご注文は1000個単位にて承ります。

AR085
材質 SEA-1070(SK-5)
熱処理 オーステンバ処理(Hv480〜540±20)
表面処理 B:光沢クロメート、D:黒色クロメート
記号 C:有色クロメート、E:ジオメット処理
B:D:Cのメッキ処理は三価クロメート処理です。
クレセントクランプ

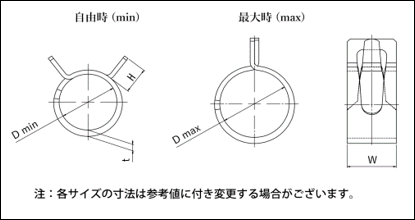

コード 型番 自由時内径 最大時内径 ツマミ長さ 板巾 板厚 表面処理
D1mm D2mm H±1.0 Bmm tmm (記号)
244-2267-01 RS-8001 7.8 9.5 5.0 6.0 0.6 C
244-2267-02 RS-8003 9.4 11.3 5.0 8.0 0.7 B
244-2267-03 RS-8004 10.0 12.2 5.0 8.0 0.7 C
244-2267-05 RS-8005 11.6 14.0 5.0 8.0 0.8 C
244-2267-06 RS-8007 13.1 16.2 6.0 (12.0)10.0 0.9 E
244-2267-07 RS-8008 14.8 18.2 6.0 (12.0)10.0 1.0 C
244-2267-08 RS-8010 15.5 18.9 8.0 12.0 0.8 C
244-2267-09 RS-8013 20.8 25.6 8.0 12.0 1.0 C
