ミニフィッティング隔壁コネクター                                        237/106/244

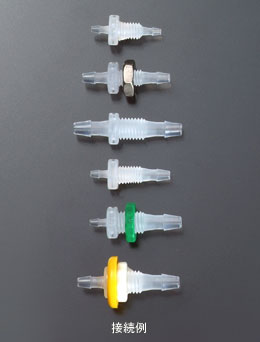

ミニフィッティング隔壁コネクター
容器・BOXなどの壁を隔ててチューブを接続する細径チューブ用
内径1.5、2.5、3.0mmの軟質細径チューブ用。同径チューブ用と異径チューブ用の2種類あります。ポリプロピレン(PP)製。
隔壁に取り付けるネジ規格は接続するチューブサイズに応じ、10-32UNFオスネジと1/4-28UNFオスネジの2種類があります。各ネジ部長は約7mm。
隔壁コネクターを固定するロックナットは別売で、10-32UNF用はステンレススチール製、1/4-28UNF用はステンレススチール製とナイロン製の2種類あります。
隔壁にコネクターを取り付ける際にコネクターの六角部にカラーコードリング(別売)をはめ込んで、同色のロックナットと組み合わせると隔壁の両側からチューブラインを識別するカラーコード化に大変便利です。
全品10個入の袋単位の販売です。
コード番号 適用チューブ内径(mm) ネジ規格 サイズ(mm)
VFB116 1.5⇔1.5
10-32UNFオス
8φ×20
VFB226 2.5⇔2.5
10-32UNFオス
8φ×25
VFB336 3.0⇔3.0
1/4-28UNFオス
8φ×30
VFB126 1.5⇔2.5
10-32UNFオス
8φ×22
VFB136 1.5⇔3.0
1/4-28UNFオス
8φ×26
VFB236 2.5⇔3.0
1/4-28UNFオス
8φ×28
●隔壁固定用ロックナット
コード番号 ネジ規格 材質  厚み(mm)
VFBL10 10-32UNFメス 18/8ステン 3.2
VFBL20 1/4-28UNFメス 4.6
VFBL1 白ナイロン 2.8
VFBL3 赤ナイロン
VFBL4 緑ナイロン
VFBL5 青ナイロン
VFBL7 黄ナイロン
VFBL06 橙ナイロン
VFBL8 PVDF

  ●隔壁固定用カラーコードリング
コード番号 材質  厚み(mm)
VFBR1 白ナイロン 2.5
VFBR3 赤ナイロン
VFBR4 緑ナイロン
VFBR5 青ナイロン
VFBR7 黄ナイロン
VFBR06 橙ナイロン

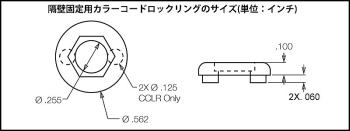

  ●隔壁固定用カラーコードリング

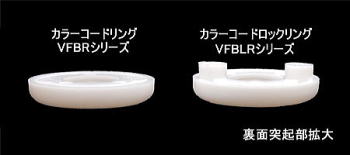

上記の隔壁固定用カラーコードリング(VFBRシリーズ)の裏面に突起付きの形状です。
ネジ切りしていない隔壁でも下記【隔壁】として開ける穴の参考図
内の3通りから穴を開ければ、上記隔壁コネクターが固定出来ます。
コード番号 材質  厚み(mm)
VFBLR1 白ナイロン 2.5
VFBLR3 赤ナイロン
VFBLR4 緑ナイロン
VFBLR5 青ナイロン
VFBLR7 黄ナイロン
VFBLR06 橙ナイロン
突起物を含んだ厚みは4.0mm。

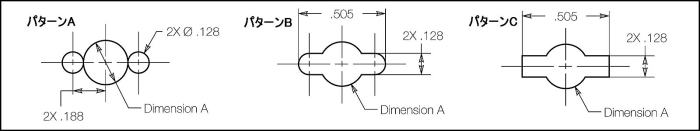

【隔壁として開ける穴の参考図】
図内のDimensionAについて
 10-32UNFネジは0.193"(約4.9mm)、1/4-28UNFネジは0.255"(約6.5mm)です。









メタル製隔壁用ミニコネクター                                     E237/106/244
●真鍮にクロムメッキしており、高温の加熱滅菌が可能です。
●ビニール・シリコン・タイゴンなど軟質細径チューブ用で、隔壁の厚み2mmまで。
●接続口の最大外径は適用チューブ内径が1.5、2.0と2.5mmは0.5mm太く、
 3.0mmは0.8mm、4.0mmでは1mm太くなります。
●接続口の最小外径は適用チューブ内径と同じです。隔壁部ネジ規格に応じたナイロン製ワッシャーもあります(別売)。
メタル製隔壁用ミニコネクター
コード番号

適用チューブ
内径(mm)

隔壁部
ネジ規格

全長
(mm)

内径
(mm)

  SLB1515
1.5 M5 20 1.0
  SLB1520
2.0 M5 22 1.4
  SLB1525
2.5 M5 24 1.9
  SLB1530
3.0 M5 26 2.3
  SLB1540
4.0 M8 32 3.2
  SLM5W
  M5ワッシャー(ナイロン製)8φ×1mm厚
  SLM8W
  M8ワッシャー(ナイロン製)10φ×1mm厚
  ※こちらの製品は、在庫がなくなり次第販売中止となります。
 ご検討の際は、お問い合わせ下さい。

※取り消し線の製品は、現在生産中止品となっております。
(2020年2月28日)
